STM32F030C8T6
STM32F030C8T6:
STM32F030x4/x6/x8/xC微控制器集成了高性能Arm? Cortex?-M0 32位RISC核心，以48 MHz頻率運行，高速嵌入式存儲器（高達256 KB的閃存和高達32 KB的SRAM），以及廣泛的增強的外圍設備和I/O。所有設備都提供標準通信接口（最多兩個I2C，最多兩個SPI和最多六個USART）、一個12位ADC、七個通用16位計時器和一個高級控制PWM計時器。
STM32F030x4/x6/x8/xC微控制器在2.4至3.6V電源的-40至+85 °C溫度范圍內運行。一套全面的節能模式允許設計低功耗應用程序。
STM32F030x4/x6/x8/xC微控制器包括四個不同封裝中的設備，從20針到64針不等。根據選擇的設備，包括不同的外圍設備集。以下描述概述了擬議的全系列STM32F030x4/x6/x8/xC外圍設備。
字母T
這些功能使STM32F030x4/x6/x8/xC微控制器適用于廣泛的應用，如應用程序控制和用戶界面、手持設備、A/V接收器和數字電視、PC外圍設備、游戲和GPS平臺、工業應用、PLC、逆變器、打印機、掃描儀、報警系統、視頻對講機和暖通空調。
STM32F030C8T6? 回憶:
– 16 至 256 Kbytes 閃存
– 4到32千字節的SRAM，硬件奇偶校驗
? CRC 計算單位
STM32F030C8T6? 重置和電源管理:
– 數字和 I/O 供應：V = 2.4V 至 3.6V
– 模擬供應：VDDA= V 到 3.6 V
– 開機/關機重置（POR/PDR）
-低功耗模 式：睡眠、停止、待機
STM32F030C8T6? 時鐘管理:
– 4 至 32 MHz 晶體振蕩器
– 帶校準的用于 RTC 的 32 千赫振蕩器
– 帶有 x6 PLL 選項的內部 8 MHz RC
– 內部 40 kHz RC 振蕩器
STM32F030C8T6? 多達 55 個快速 I/O:
– 所有可映射在外部中斷矢量上
– 多達 55 個具有 5V 容忍能力的 I/O
? 5 通道 DMA 控制器
STM32F030C8T6? 一個 12 位，1.0 微秒的 ADC（最多 16 個通 道）:
-轉換范圍：0 至 3.6V
-獨立模擬電源： 2.4V 至 3.6V
? 帶有停止/待機警報和定期喚醒 的日歷 RTC
STM32F030C8T6? 11 個計時器:
– 一個 16 位高級控制計時器，用于 六通道 PWM 輸出
– 最多七個 16 位計時器，最多四個 IC/OC，OCN，可用于紅外控制解碼
– 獨立和系統看門狗計時器 – SysTick 計時 器
STM32F030C8T6?通信接口:
– 最多兩個我 2C 接口
– 快速模式 Plus（1 Mbit/s）支持一個或兩 個 I/Fs，具有 20 mA 電流接收器
– SMBus/PMBus 支持（單 I/F）
– 多達六個 USART 支持主同步 SPI 和調制 解調器控制；一個具有自動波特率檢測
– 最多兩個 SPI（18 Mbit/s），具有 4 到 16 個可編程位幀
? 串行線調試（SWD）
? 所有套餐 ECOPACK?2

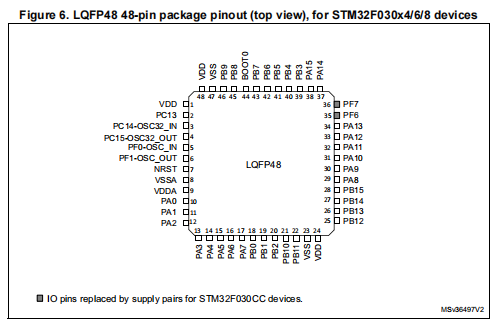

STM32F030C8T6-封裝圖：
