KMA320/AZ
KMA320/AZ-一般描述
KMA320/A 是一個雙通道磁角傳感器。磁阻（MR）傳感器橋和混合信號 IC 集成到一個 封裝中。該模塊集成了過濾器，并針對無 PCB 設計進行了優化。KMA320/A 雙通道傳感 器模塊對兩個通道都有通用的電源端子。
進一步的解釋指的是單個通道，并獨立應用于雙通道設備的每個輸出。IC 允許用戶特定 地調整角范圍、零角和夾緊電壓。設置永久存儲在非易失性存儲器（NVM）中?？删幊?角度傳感器經過預編程、預校準，因此隨時可以使用。
KMA320/AZ-特點和好處
? 用于磁角測量的高精度傳感器
? 帶有集成過濾器的單封裝傳感器模塊，以提高電磁兼容 性（EMC）
? 根據 AEC-Q100 Rev-H 合格的汽車
? 可編程用戶調整，例如零角和角范圍
? 故障安全非易失性內存，使用鎖定位進行寫保護
? 獨立于超過 25 kA/m 的磁場強度
? 無需外部組件即可使用的模塊
? 工廠校準
? 用于磁場轉換檢查的獨立溫度傳感器和輔助模數轉換器 （ADC）
? 高達 180°C 的高溫范圍 ? 比率模擬輸出電壓或推拉輸出級符合 SAE J2716 SENT，使用脈沖整形 ? 高達 18V 的過壓保護 ? 斷電檢測 ? 通過分離的單線接口（OWI）進行編程 ? 8×12 位原始設備制造商 （OEM）用于識別（ID）的代碼寄存器
? ISO 26262 ASIL-C 適用于每個通道，安全元素?cái)嗾氯×x （SEooC）
? 多點校準（MPC），有 17 個等距或 7 個可自由選擇的校 準點
? 低延遲 ? 雙通道傳感器模塊
KMA320/AZ-固定信息

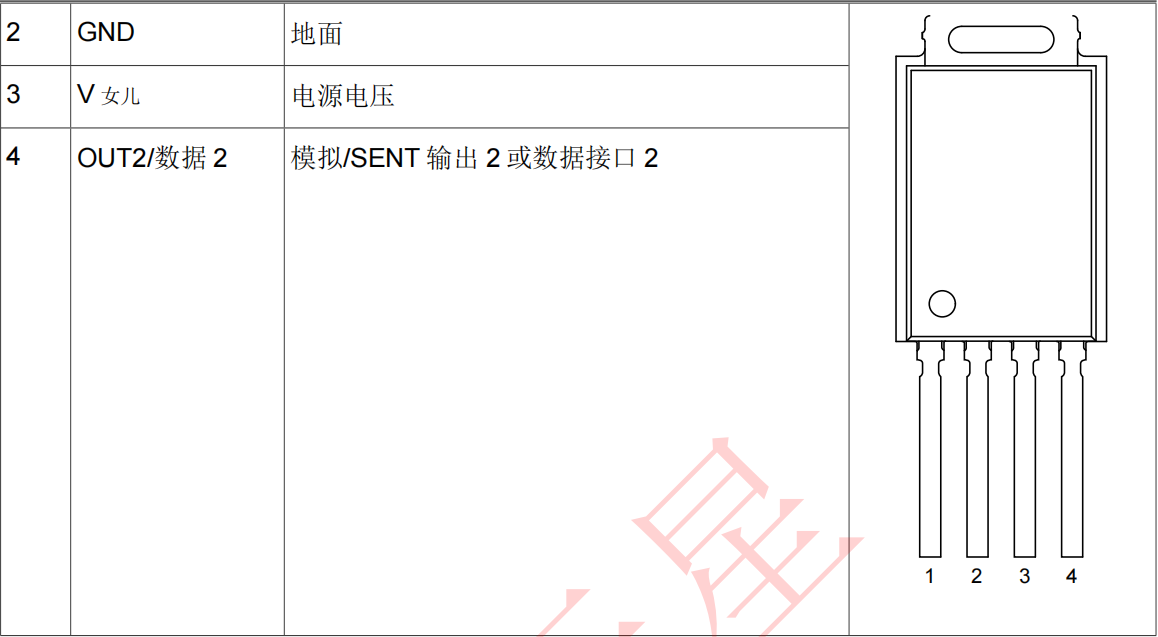

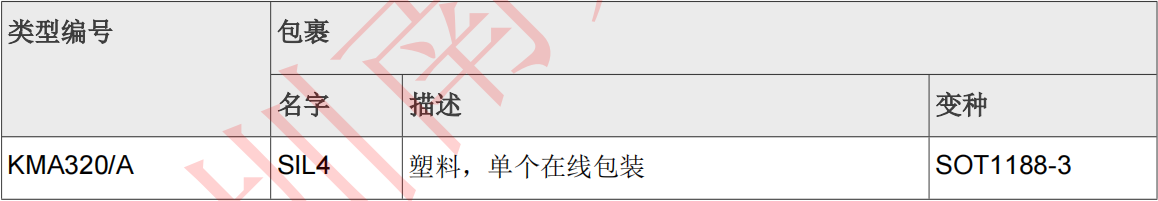

KMA320/AZ-訂購信息

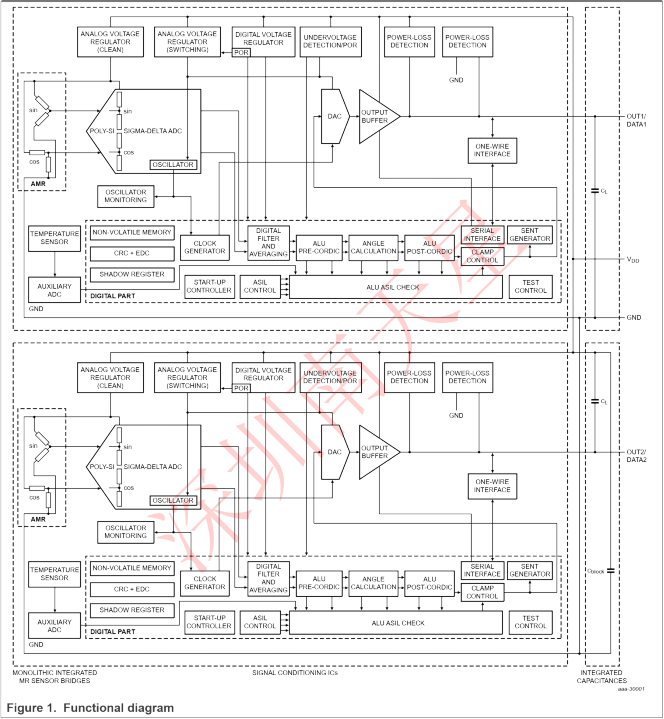

KMA320/AZ-功能圖
KMA320/AZ-功能描述
KMA320/A 將兩個正交信號從 MR 傳感器橋轉換為數字域。角度是使用坐標旋轉數字計算 機（CORDIC）算法計算的。在數字到模擬轉換后，模擬信號被提供給 t 他輸出為角值的 線性表示，或在符合 SAE J2716 的 SENT 幀中傳輸。兩個通道必須處于相同的操作模式 （模擬或數字/發送）。零角、夾緊電壓和角范圍是可編程的。此外，還有八個 12 位寄存 器可用于客戶目的，例如示例 ID。
KMA320/A 包括循環冗余檢查（CRC）和錯誤檢測代碼 （EDC）以確保故障安全操作。如果混合信號 IC 的電源電壓或接地線中斷，則斷電檢測 電路將輸出拉到剩余的連接。
在 ADC 轉換為數字域后，在片上狀態機中進行進一步處理。該狀態機控制偏移抵消，使 用 CORDIC 算法計算機械角度，以及零角和角范圍調整。內部數模轉換器（DAC）和模 擬輸出級用于將角度信息轉換為模擬輸出電壓，該電壓與電源電壓比。或者，輸出信號可 以在符合 SAE J2716 的 SENT 幀中進行數字傳輸。
配置參數存儲在用戶可編程的非易失性存儲器中。OWI（使用 pin OUTn/DATAn 訪問） 用于訪問內存。為了保護內存內容，可以設置鎖定位。鎖定非易失性我后莫里，它的內容 不能再改變了。
