MC13202FC-簡單介紹

MC13202 是一款短程、低功耗、2.4 GHz 的工業、 科學和醫療（ISM）波段收發器。MC13202 包含一 個完整的 802.15.4 物理層（PHY）調制解調器，專 為 IEEE 設計?802.15.4 標準，支持對等、星形和網 狀網絡。

MC13202 包括 802.15.4 PHY/MAC，用于 HCS08 系 列 MCU 。MC13202 可以與 Freescale 的 IEEE  802.15.4 MAC 和 BeeStack 一起使用，BeeStack 是 Freescale 的 ZigBee?兼容協議堆棧。

當與適當?shù)奈⒖刂破鳎∕CU）相結合時，MC13202 為短程數據鏈路和網絡提供了具有成本效益的解決 方案。與 MCU 的接口使用四線串行外圍接口有關 MC13202 操作的更多詳細信息，請參閱 MC13202 參考手冊，（MC13202RM）。 應用程序包括但不限于以下內容：

? 住宅和商業自動化

— 照明控制

— 安全

— 訪問控制

— 供暖、通風、空調（HVAC）

— 自動抄表（AMR）

? 工業控制

—資產跟蹤和監控

— 國土安全

— 流程管理

— 環境監測和控制

— 暖通空調

— 自動抄表

? 保健

— 患者監測

— 健身監測

? 消費者

— 人機界面設備（鍵盤、鼠標等）

— 遠程控制

— 無線玩具

收發器包括一個低噪聲放大器、1.0 mW 功率放大器（PA）、用于單端口的板載射頻發射/接收 （T/R）開關、帶內部電壓控制振蕩器（VCO）的 PLL、板載電源調節以及全擴頻譜編碼和解 碼。根據 802.15.4 標準，該設備在 2.0 MHz 信道中支持 250 kbps 偏移四邊相移鍵控（O-QPSK） 數據，5.0 MHz 信道間距。SPI 端口和中斷請求輸出用于接收（RX）和傳輸 t（TX）數據傳輸和 控制。

MC13202FC-特點

? 推薦電源范圍：2.0 至 3.4 V

? 完全兼容的 802.15.4 標準收發器支持 5.0 MHz 信道中的 250 kbps O-QPSK 數據，以及全擴 頻編碼和解碼

? 在 2.4 GHz 頻段的 16 個可選通道之一上運行

? -1 至 0 dBm 標稱輸出功率，可編程從-27 dBm 到+3 dBm

? 接收靈敏度為<-92 dBm（典型值），PER 為 1%，20 字節數據包，遠優于-802.15.4 標準-85  dBm

? 集成發送/接收開關

? 雙 PA 輸出對，可以編程為支持外部 LNA 和/或 PA 的全差分單端口或雙端口操作

? 三種關機模式可延長電池壽命

— < 1 μA 關閉電流

— 1.0 μA 典型休眠電流

— 35 μA 典型的瞌睡電流（無 CLKO）

? 可編程頻率時鐘輸出（CLKO）供 MCU 使用

? 16 MHz 晶體參考振蕩器的板載修剪能力消除了對外部可變電容器的需求，并允許自動生 產頻率校準

? 四個內部計時器比較器可用于補充 MCU 計時器資源

?支持分組模式和流模式數據傳輸

? 緩沖傳輸和接收數據包，以簡化低成本 MCU 的使用

? 補充 MCU GPIO 的七個 GPIO

? 工作溫度范圍：-40°C 至 85°C

? 小尺寸 QFN-32 包裝

—符合水分敏感度（MSL）

— 260°C 峰值回流溫度

— 符合無鉛要求

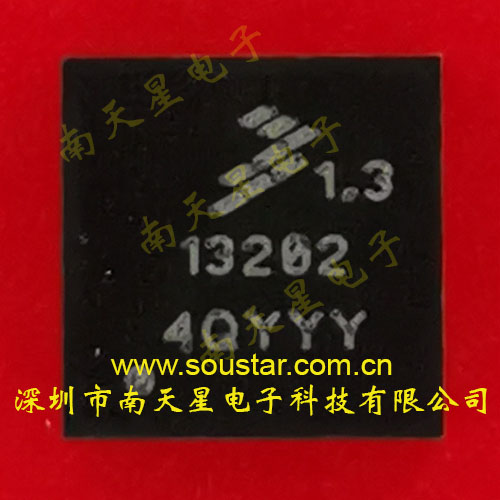

產品圖片
