MC68HC908JL8CFAE
MC68HC908JL8CFAE-特點
? 高性能 M68HC08 架構
? 與 M6805、M146805 和 M68HC05 家族完全向上兼容的對象代碼? 低功耗設計；完全靜態，具有 停止和等待模式
? 最大內部總線頻率：
– 5V 工作電壓下的 8MHz
– 3V 工作電壓下的 4MHz
? 振蕩器選項：
– 水晶或諧振器
– RC 振蕩器
? 8,192 字節用戶程序 FLASH 內存，具有安全性（1）特征
? 256 字節的片上 RAM
? 兩個 16 位 2 通道定時器接口模塊（TIM1 和 TIM2），每個通道上具有可選的輸入捕獲、輸出比較 和 PWM 功能；TIM2 上的外部時鐘輸入選項
13 通道，8 位模數轉換器（ADC）
? 串行通信接口模塊（SCI）
? 26 個通用輸入/輸出（I/O）端口：
– 8 個帶內部上拉的鍵盤中斷
– 11 個 LED 驅動器（水槽）
– 2×帶上拉的 25mA 開放 I/O
? 電路內編程和 EEPROM 仿真的常駐例程
? 系統保護功能：
– 可選的計算機正常運行（COP）重置，由內部 RC 振蕩器驅動
– 可選的低壓檢測，具有 3V 和 5V 操作的復位和可選擇的跳閘點
– 帶有重置的非法操作碼檢測
– 通過重置進行非法地址檢測
? 帶有內部上拉和開機重置的主重置引腳
? 帶有 schmitt-trigger 輸入和可編程上拉的 IRQ
? 20 針雙在線包（PDIP）、20 針小輪廓集成包（SOIC）、28 針 PDIP、28 針 SOIC、32 針收縮雙在 線包（SDIP）和 32 針低調四平包（LQFP）
? 28 針?lè)庋b中的 MC68HC908JL8 的具體特點是：
– 僅限 23 個通用 I/O
– 7 個帶內部上拉的鍵盤中斷
– 10 個 LED 驅動器（水槽）
– 12 通道 ADC
– 僅 TIM1 上的計時器 I/O 引腳
? 20 針?lè)庋b中的 MC68HC908JL8 的具體特點是：
– 僅限 15 個通用 I/O
– 1 個帶內部上拉的鍵盤中斷
– 4 個 LED 驅動器（水槽）
– 10 通道 ADC
– 僅 TIM1 上的計時器 I/O 引腳
MC68HC908JL8CFAE-引腳

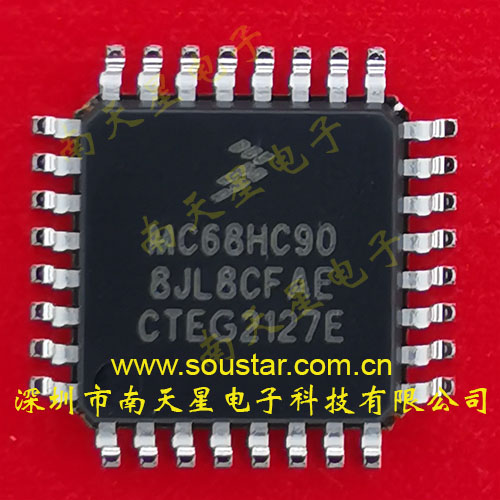

產品圖片
