MC9RS08KA2CPC
MC9RS08KA2CPC-8 位 RS08 中央處理器單元（CPU）
? 簡化的 S08 指令集，添加了高性能指令
—LDA、STA 和 CLR 指令支持短尋址 模式；地址$0000 至$001F 可以通過 單字節指令訪問
—ADD、SUB、INC 和 DEC 指令支持 微小尋址模式；地址 0000 美元至 00000 美元 F 可以通過單字節指令 訪問，并縮短指令周期
—影子 PC 注冊說明：SHA 和 SLA
? 等待中斷指示
? 通過 D[X]和 X 寄存器進行索引尋址
? 通過分頁窗口直接訪問整個內存地圖
MC9RS08KA2CPC-記憶
? 片上閃存 EEPROM
— MC9RS08KA2：2048 字節
— MC9RS08KA1：1024 字節
? 63 字節片上 RAM
MC9RS08KA2CPC-節電模式
? 等等，然后停下來
? 使用實時中斷（RTI）、KBI或 ACMP從 省電模式喚醒
MC9RS08KA2CPC-時鐘源
? ICS—可修剪的 20MHz 內部時鐘源
—高達 10MHz 的內部總線運行
—0.2%的可修剪分辨率，2%的溫度和 電壓范圍偏差
MC9RS08KA2CPC-系統保護
? 計算機正常運行（COP）重置運行與總 線無關的時鐘源
? 帶有重置或停止喚醒的低壓檢測
MC9RS08KA2CPC-外圍設備
? MTIM— 8 位模量計時器
? ACMP— 模擬比較器
— 全面的鐵路到鐵路供應操作
—與固定內部帶隔參考電壓進行比較的 選項
—可以在停止模式下操作 ? KBI— 鍵盤中斷端口
—6 針封裝中的三個 KBI 端口
—8 針封裝中的五個 KBI 端口
MC9RS08KA2CPC-開發支持
?后臺調試系統
? 斷點功能允許在電路內調試期間設置單 個斷點
MC9RS08KA2CPC-套餐選項
? 6 針雙扁平無鉛（DFN）封裝
—兩個通用輸入/輸出（I/O）引腳
—一個通用輸入引腳
—一個通用輸出引腳
? 8 針?biāo)芰想p在線引腳（PDIP）封裝
—四個通用輸入/輸出 （I/O）針腳
—一個通用輸入引腳
—一個通用輸出引腳
? 8 針窄體 SOIC 封裝
—四個通用輸入/輸出 （I/O）針腳
—一個通用輸入引腳
—一個通用輸出引腳

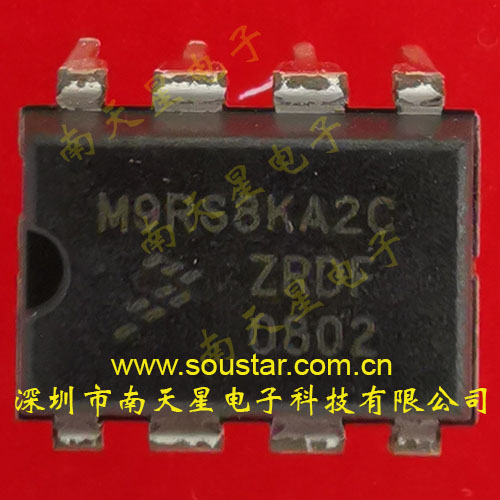

產品圖片
