MC9RS08KA8CWJ
MC9RS08KA8CWJ-特點
MC9RS08KA8CWJ-8 位 RS08 中央處理器單元（CPU）
– 高達 20 MHz 的 CPU，溫度范圍為-40°C 至 85°C， 溫度范圍為 1.8V 至 5.5V
– 添加 BGND 指令的 HC08 指令集子集
MC9RS08KA8CWJ-片上內存
– 8 KB 閃存讀取/程序/擦除在滿工作電壓和溫度下； KA4 有 4 KB 閃存
– 254 字節隨機存取存儲器（RAM）；KA4 有 126 字 節 RAM
– 防止未經授權訪問 RAM 和閃存內容的安全電路
MC9RS08KA8CWJ-節電模式
– 等等，然后停下來
– 使用實時中斷（RTI）、KBI 或 ACMP 從省電模式喚 醒
MC9RS08KA8CWJ-時鐘源選項
– 振蕩器（XOSC）
-環路控制穿孔振蕩器；晶體或陶 瓷諧振器范圍為 31.25 千赫 39.0625 kHz 或 1 MHz 至 5 MHz
– 內部時鐘源（ICS）
-內部時鐘源模塊包含由內部或 外部參考控制的頻率鎖定回路（FLL）；內部參考的 精確修剪允許 0.2%的分辨率和 2%的溫度和電壓偏 差；支持高達 10 MHz 的總線頻率
MC9RS08KA8CWJ-系統保護
– 看門狗計算機正常運行（COP）重置，可以選擇從 專用的 1 kHz 內部時鐘源或總線時鐘運行
– 帶有重置或中斷的低壓檢測
– 帶有重置的非法操作碼檢測
– 通過重置進行非法地址檢測
– 閃光燈塊保護
MC9RS08KA8CWJ-開發支持
– 單線后臺調試接口
– 斷點功能允許在電路內調試期間設置單個斷點
MC9RS08KA8CWJ-外圍設備
– ADC—12 通道，10 位分辨率；2.5Μs 轉換時間；自 動比較功能；停止運行；功能齊全，從 2.7V 到 5.5V（8 通道） 在 16 針包裝上可用）
– TPM—一個 2 通道；每個通道上可選的輸入捕獲、 輸出比較或緩沖邊緣或中心對齊 PWM
– IIC—集成電路總線模塊，能夠在最大總線負載下 運行高達 100 kbps；能夠以更低的負載實現更高的 包德率
– MTIM1 和 MTIM2—兩個 8 位模量計時器
– KBI—帶有上升或下降邊緣檢測的鍵盤中斷；16 針 和 20 針封裝中的八個 KBI 端口
– ACMP—模擬比較器：完整的鐵路到鐵路供應操 作；與固定內部帶隔比較的選項 參考電壓；可以在停止模式下運行
MC9RS08KA8CWJ-輸入/輸出
– 14/18 GPIO，包括一個僅輸出引腳和一個僅輸入引 腳
– 所有輸入引腳上的滯后和可配置的上拉裝置；所有 輸出引腳上可配置的減壓率和驅動強度
MC9RS08KA8CWJ-套餐選項
– 16 針 SOIC、PDIP 或 TSSOP
– 20 針 SOIC 或 PDIP

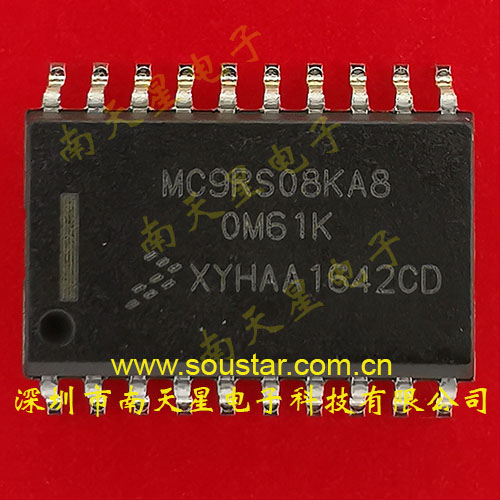

產品圖片
