MC9S08AC32CFGE

MC9S08AC32CFGE/MC9S08AC32CFGER系列是低成本、高性能的HCS08系列8位微控制器(MCU)的成員。該系列中的所有MCU都使用增強型HCS08內核，具有多種模塊、內存大小、內存類型和封裝類型。

MC9S08AC32CFGE系列特點

?8- 位HCS08中央處理器單元(CPU)

?40 MHz HCS08 CPU（中央處理器單元）

?20 MHz內部總線頻率增加BGND指令的HC08指令集發展支助

?后臺調試系統

?斷點功能允許在電路內調試期間設置單個斷點（在片上調試模塊中再加兩個斷點）

?片內電路仿真器(ICE)調試模塊，包含兩個比較器和九種觸發模式。八個用于存儲的深度FIFO

更改流地址和事件專用數據。支持標記斷點和強制斷點。

MC9S08AC32CFGE支持多達32個中斷/復位源

?內存選項

?最大60 KB片上閃存，具有安全選項

?最大2 KB片上RAM

?時鐘源選項

時鐘源選項包括晶體、諧振器、外部時鐘或使用ICG模塊進行精密NVM微調的內部生成時鐘

系統保護

?可選看門狗計算機正常工作(COP)復位，可選從獨立的1kHz內部時鐘源或總線時鐘運行

帶復位或中斷的低壓檢測

帶復位的非法操作碼檢測

?循環冗余檢查(CRC)模塊，支持對內存進行快速循環冗余檢查。

?節電模式

?等待加兩站

?外圍設備

?ADC-最多16通道、10位模數轉換器，具有自動比較功能

?SCI-兩個串行通信接口模塊，可選13位中斷。支持林2.0協議和SAE J2602；主擴展斷口生成；從機擴展斷口檢測

?串行外設接口模塊

?IIC-集成電路間總線模塊，最大總線負載可達100 kbps；能夠在降低負載的情況下獲得更高的包率。10位地址擴展選項。

?定時器-多達兩個2通道和一個6通道16位定時器/脈寬調制器(TPM)模塊：每個通道可選擇輸入捕獲、輸出比較和沿對齊PWM功能。每個定時器模塊可配置為所有通道上的緩沖、居中PWM(CPWM)

?KBI-最多8針鍵盤中斷模塊

?CRC-使用16位移位寄存器的硬件CRC生成

MC9S08AC32CFGE輸入/輸出

多達54個通用輸入/輸出（I/O）引腳

當用作輸入時，端口上的軟件可選拉拔

當用作輸出時，端口上的軟件可選壓擺率控制

當作為輸出時，端口上的軟件可選驅動強度

主復位引腳和上電復位(POR)RESET、IRQ和BKGD/MS引腳上的內部上拉，以降低客戶系統成本包選項

MC9S08AC32CFGE引腳

64引腳四通道扁平封裝(QFP)

64引腳低外形四通道扁平封裝(LQFP)

48引腳四通道扁平封裝無引線封裝(QFN)

44引腳低外形四通道扁平封裝(LQFP)

32引腳低外形四通道扁平封裝(LQFP)

MC9S08AC32CFGE ,MC9S08AC32CFGER 封裝圖如下:

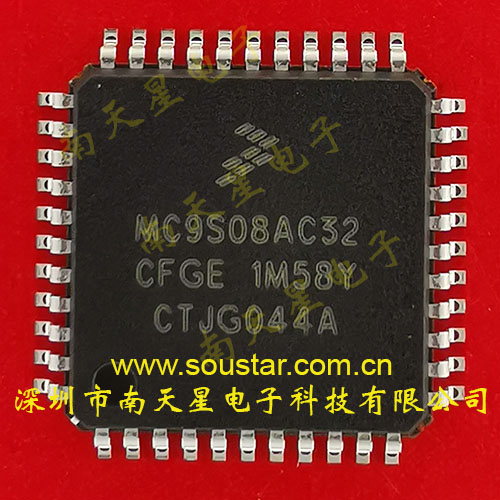

產品圖片
