MC9S08AW32CFUE
MC9S08AW32CFUE屬于低成本、高性能的HCS08系列8位微控制器(MCU)該系列中的所有MCU都使用增強型HCS08內核，具有多種模塊、內存大小、內存類型和封裝類型。包括MC9S08AW60、MC9S08AW48、MC9S08AW32和MC9S08AW16.
MC9S08AW32CFUE的主要性能特征:
8- 位HCS08中央處理器單元(CPU)
? 40 MHz HCS08 CPU（中央處理器單元）
? 20 MHz內部總線頻率
? 增加BGND指令的HC08指令集
? 單線后臺調試模式接口
? 斷點功能允許在電路內調試期間設置單個斷點（在片上調試模塊中再加兩個斷點）
? 片上實時在線仿真(ICE)，有兩個比較器(加上一個BDM)、九種觸發模式和片上總線捕獲緩沖器。通常在觸發點之前或之后顯示大約50條指令。
? 支持多達32個中斷/復位源
MC9S08AW32CFUE 內存選項
? 高達60KB的片上在線可編程閃存，具有塊保護和
安全選項
? 最大2 KB片上RAM MC9S08AW32CFUE 時鐘源選項
? 時鐘源選項包括晶體、諧振器、外部時鐘或具有精確NVM微調的內部生成時鐘
MC9S08AW32CFUE 系統保護
? 可選計算機正常運行(COP)復位
? 帶復位或中斷的低壓檢測
? 帶復位的非法操作碼檢測
? 用重置檢測非法地址（有些設備沒有非法地址）
MC9S08AW32CFUE 節電模式
? 等待加兩站
MC9S08AW32CFUE 外圍設備
? ADC-最高16通道、10位具有自動比較功能的模數轉換器
? SCI-兩個可選13位中斷的串行通信接口模塊
? 串行外設接口模塊
? IIC-集成電路間總線模塊，最大總線負載可達100kbps；具有較高的波特率和較低的負載
? 定時器-一個2通道和一個6通道16位定時器/脈寬調制器(TPM)模塊：每個通道可選擇輸入捕
獲、輸出比較和沿對齊PWM功能。每個定時器模塊可配置為所有通道上的緩沖、居中PWM(CPWM)
? KBI-最多8針鍵盤中斷模塊
MC9S08AW32CFUE輸入/輸出
? 多達54個通用輸入/輸出（I/O）引腳
? 軟件。當用作輸入時，端口上的可選擇拉拔器
? 作為輸出端口的軟件可選壓擺率控制
? 軟件-當用作輸出端口時，端口上的驅動強度可選
? 主復位引腳和上電復位(POR)
? RESET、IRQ和BKGD/MS引腳上的內部上拉，以降低客戶系統成本
MC9S08AW32CFUE包選項
MC9S08AW60/48/32
? 64引腳四通道扁平封裝(QFP)
? 64引腳低外形四通道扁平封裝(LQFP)
? 48引腳低外形四通道扁平封裝(QFN)
? 44引腳低外形四通道扁平封裝(LQFP)
MC9S08AW16
? 48引腳低外形四通道扁平封裝(QFN)
? 44引腳低外形四通道扁平封裝(LQFP)

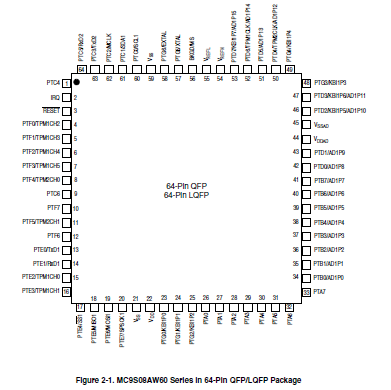

MC9S08AW32CFUE 封裝圖如下:
產品圖片
