MC9S08GT60ACFBE

概述:

MC9S08GT60ACFBE是低成本、高性能的8位HCS08系列的成員.

微控制器單元（MCU）。該系列中的所有MCU都使用增強型HCS08內核，并且都可以使用具有多種模塊、內存大小、內存類型和軟件包類型。

?HCS08系列的標準功能

?MC9S08GBxxA/GTxxA MCU的功能

 MC9S08GT60ACFBE  1.2.1 HCS08系列的標準特征:

?40 MHz HCS08 CPU（中央處理器單元）

?添加了BGND指令的HC08指令集

?后臺調試系統（另見第15章“開發支持”）

?斷點功能，允許在電路調試期間設置單個斷點（加上兩個

片上調試模塊中有更多斷點）

?調試模塊，包含兩個比較器和九個觸發模式。用于存儲的八深FIFO

更改流地址和僅事件數據。調試模塊支持標記和強制斷點。

?支持多達32個中斷/復位源

?省電模式：等待加三次停止

?系統保護功能：

-可選計算機正常運行（COP）重置

-帶復位或中斷的低電壓檢測

-使用重置進行非法操作碼檢測

-重置非法地址檢測（某些設備沒有非法地址）

1.2.2 MC9S08GT60ACFBE的特點

?片內電路可編程閃存：

-跨電壓和溫度范圍的完全讀/寫功能

-塊保護和安全選項

-（設備特定信息見表1-1）

?片內隨機存取存儲器（RAM）（設備特定信息見表1-1）

?8通道、10位模數轉換器（ATD）

?兩個串行通信接口模塊（SCI）

?串行外圍接口模塊（SPI）

?多個時鐘源選項：

-內部生成的時鐘，具有±0.2%的微調分辨率和±0.5%的跨電壓偏差

-水晶

-諧振器

-外部時鐘

?運行速度高達100 kbps（IIC）的內部集成電路總線模塊

?一個3通道和一個5通道16位定時器/脈沖寬度調制器（TPM）模塊，帶每個通道上的可選輸入捕獲、輸出比較和邊緣對齊PWM功能。每個定時器模塊可配置為所有通道（TPMx）上的緩沖中心PWM（CPWM）。

?8針鍵盤中斷模塊（KBI）

?16個大電流引腳（受封裝損耗限制）

?當用作輸入時，端口上的軟件可選上拉。選擇基于單個端口位。

MC9S08GT60ACFBE在輸出模式下，上拉被斷開。

?64針薄型四平面封裝（LQFP）-MC9S08GBxxA

?48針?biāo)男颈馄椒庋b，無引線（QFN）-MC9S08GTxxA

?44針?biāo)男颈馄椒庋b（QFP）-MC9S08GTxxA

?42針緊身雙列直插式封裝（SDIP）-MC9S08GTxxA

?復位時的內部上拉和IRQ引腳，以降低客戶系統成本

?多達56個通用輸入/輸出（I/O）引腳，具體取決于封裝選擇.

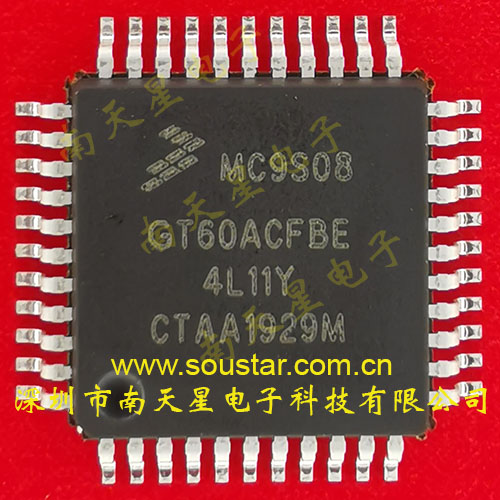

MC9S08GT60ACFBE封裝圖如下:

產品圖片
