MC9S08LL16CLH

MC9S08LL16CLH：

– 高達 20MHz的 CPU，溫度范圍為-40°C至 85°C，溫度范圍為 3.6V 至 1.8V

– 添加了 BGND 指令的 HC08 指令集

– 支持多達 32 個中斷/重置源

MC9S08LL16CLH? 片上存儲器：

– 雙陣列 FLASH 讀取/編程/擦除全工作電壓和溫度

– 隨機存取存儲器（RAM）

– 防止未經授權訪問 RAM 和 FLASH 內容的安全電路

MC9S08LL16CLH? 省電模式：

– 兩種低功耗停止模式

– 減電等待模式

– 低功耗運行和等待模式允許外圍設備在穩壓器處于待機狀態 時運行

– 外圍時鐘門控寄存器可以禁用未使用模塊的時鐘，從而減少 電流。

– 非常低功率的外部振蕩器，可用于 stop2 或 stop3 模式，為實 時計數器提供準確的時鐘源

– 6使用從停止 3 模式的典型喚醒時間

MC9S08LL16CLH? 時鐘源選項：

– 振蕩器（XOSC）——環控穿孔振蕩器；晶體或陶瓷諧 振器范圍為 31.25 kHz 至 38.4 kHz 或 1 MHz 至 16 MHz

– 內部時鐘源（ICS）——包含由內部或外部參考控制的頻 率鎖定環（FLL）的內部時鐘源模塊；內部參考的精確 修剪允許 0.2%的分辨率和 2%的溫度和電壓偏差；支持 1MHz 至 10 MHz 的總線頻率。

MC9S08LL16CLH? 系統保護：

– 看門狗計算機正常運行（COP）重置 可以選擇從專用的 1kHz 內部時鐘源運行或 ? 公交車時鐘

– 帶中斷的低電壓警告 – 帶重置或中斷的低電壓檢測

– 帶有重置的非法操作碼和非法地址檢測

– 閃光塊保護

MC9S08LL16CLH? 發展支持：

– 單線后臺調試接口

– 斷點功能允許在電路調試期間設置單個斷點（加上片 上調試模塊中的另外兩個斷點）

– 片上電路內模擬器（ICE）調試模塊，包含三個 比較器和九個觸發模式。八個深度 FIFO，用于 存儲流量更改地址和僅事件數據。調試模塊支 持標簽和強制斷點

MC9S08LL16CLH? 外圍設備：

– 液晶顯示器 —4x28 或8x24 液晶驅動器，帶內部 充電泵和提供內部調節的液晶參考選項，可以 修剪用于對比度控制。

– ADC— 8 通道，12 位分辨率；2.5 Μs 轉換時間； 自動比較功能；溫度傳感器；內部帶隙參考通  道；在停止 3 中運行；從 3.6V 到 1.8V 全功能

– ACMP—在上升、下降或比較器輸出的任何邊 緣時具有可選中斷的模擬比較器；將選項與固 定的內部帶隙參考電壓進行比較；輸出可以選 擇路由到 TPM 模塊；在停止時運行 3

– 科學—全雙工不返回零（NRZ）；LIN 主擴展中 斷生成；LIN 從擴展中斷檢測；在活動邊緣喚 醒

– SPI—全雙工或單線雙向； 雙緩沖發送和接收；主模式或從模式； MSB 優先或 LSB 優先換班

– IIC— IIC 高達 100 kbps，最大總線加載；多主 操作；可編程從屬地址；中斷驅動的字節數據 傳輸；支持廣播模式和 10 位尋址

– TPMx—兩個 2 通道（TPM1 和TPM2）；每個通 道上的可選輸入捕獲、輸出比較或緩沖邊緣或 中心對齊 PWM；

– 托德—（每日時間）帶匹配寄存器的 8 位四分 之一秒計數器；用于精確時間基數、每日時間、 日歷或任務調度功能的外部時鐘源；免費運行  的芯片上低功耗振蕩器（1 kHz），用于沒有外 部組件的循環喚醒。

MC9S08LL16CLH?輸入/輸出：

 – 38 個 GPIO，2 個僅輸出引腳

– 8 個具有可選極性的 KBI 中斷 – 所有輸入引腳上的滯后和可配置的上拉裝置； 所有輸出引腳上可配置的擺率和驅動強度。

MC9S08LL16CLH?套餐選項 ：

– 64-LQFP、48-LQFP 和 48-QFN

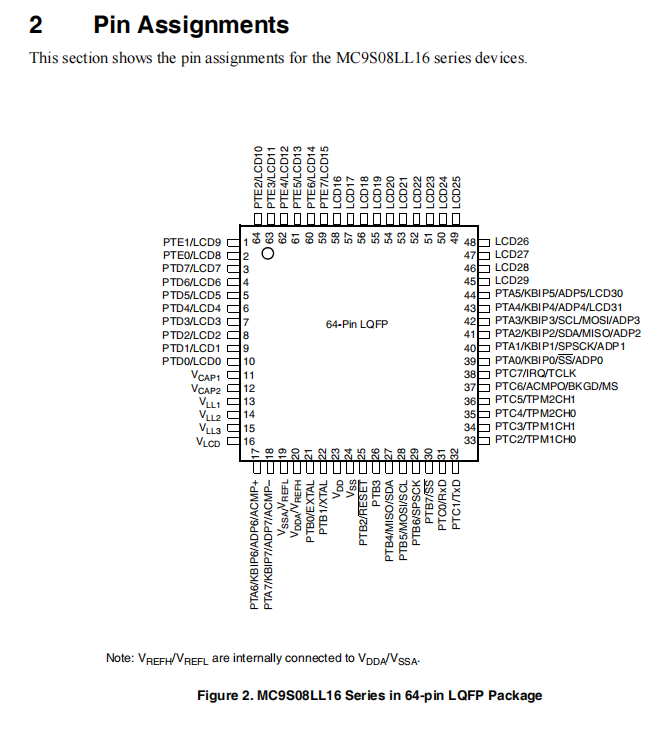

MC9S08LL16CLH-封裝圖：

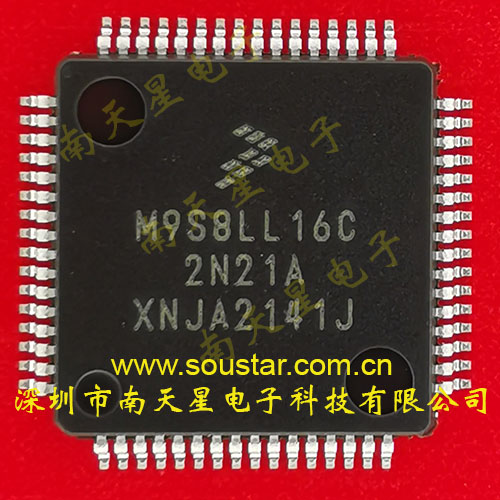

產品圖片
