MC9S08QG4CDTE
MC9S08QG4CDTE特性
8- 位HCS08中央處理器單元(CPU)
?20 MHz HCS08 CPU（中央處理器單元）
?增加BGND指令的HC08指令集
?后臺調試系統
?斷點功能允許在電路內調試期間設置單個斷點（在片上調試模塊中再加兩個斷點）
?包含兩個比較器和九種觸發模式的調試模塊。八個用于存儲的深度FIFO流更改地址和僅事件數據調試模塊支持標記斷點和強制斷點
?支持多達32個中斷/復位源
MC9S08QG4CDTE 內存選項
?全工作電壓和溫度下的閃存讀取/編程/擦除
?MC9S08QG8-8K字節閃存，512字節RAM MC9S08QG4-4K字節閃存，256字節RAM
MC9S08QG4CDTE 節電模式
?等待加三站
MC9S08QG4CDTE 時鐘源選項
?ICS-內部時鐘源模塊，包含一個由內部或外部基準控制的鎖頻環(FLL)；內部基準的精密微調允許0.2%的分辨率和2%的溫度和電壓偏差；支持從1 MHz到10 MHz的總線頻率
?XOSC-低功耗振蕩器模塊，具有軟件可選的晶體或陶瓷諧振器范圍，31.25 kHz至38.4 kHz或1 MHz至16 MHz,支持外部時鐘源輸入，最高可達20兆赫
MC9S08QG4CDTE 系統保護
?看門狗計算機正常運行(COP)復位
MC9S08QG4CDTE 外圍設備
?ADC-8通道，10位模數轉換器，具有自動比較功能，異步時鐘源，溫度傳感器，內部帶隙基準通道；ADC使用RTI計數器硬件觸發
?ACMP-模擬比較器模塊，具有與內部基準比較的選項；輸出可以選擇路由到TPM模塊
?SCI-串行通信接口模塊，可選13位中斷功能
?串行外設接口模塊
?集成電路間總線模塊
?TPM-2通道定時器/脈寬調制器；每個通道可用于輸入捕獲、輸出比較、緩沖邊緣對齊PWM或緩沖中心對齊PWM
?帶8位預分頻器的8位模數定時器模塊
?KBI-8引腳鍵盤中斷模塊，在邊沿或邊沿/電平模式下具有軟件可選極性
MC9S08QG4CDTE 輸入/輸出
?12個通用輸入/輸出（I/O）引腳，一個只輸入引腳和一個只輸出引腳；輸出各10 mA，封裝最大60 mA
?當用作輸入時，端口上的軟件可選拉拔
?當用作輸出時，端口上的軟件可選壓擺率控制和驅動強度
? RESET和IRQ引腳上的內部上拉，以降低客戶系統成本
MC9S08QG4CDTE 發展支助
?單線后臺調試接口
?帶實時總線捕獲的片上、電路內仿真(ICE)
MC9S08QG4CDTE 包選項
帶有從專用1-kHz內部運行的選項 時鐘源或總線時鐘
?帶復位或中斷的低壓檢測
?帶復位的非法操作碼檢測
?帶復位的非法地址檢測
?閃光塊保護
?24引腳四通道平坦無引線(QFN)封裝
?16引腳塑料雙直插式封裝(PDIP)-僅限MC9S08QG8
?16引腳四通道平坦無引線(QFN)封裝
?16引腳薄型收縮小外形封裝(TSSOP)
?8引腳雙通道平坦無引線(DFN)封裝

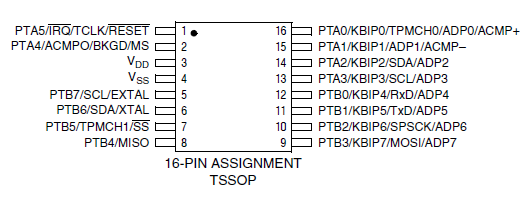

MC9S08QG4CDTE 封裝圖如下:

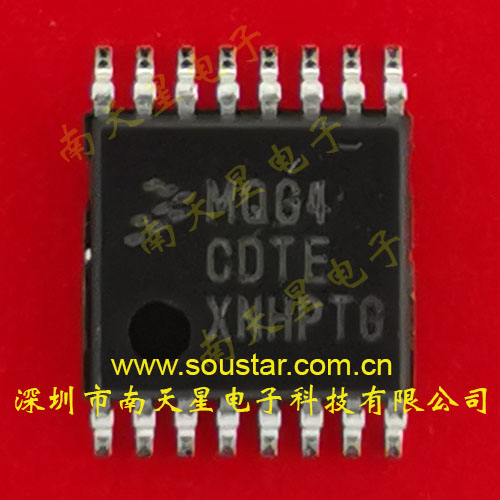

產品圖片
