MC9S08SH8CTG

MC9S08SH8CTG是低成本、高性能的8位微控制器HCS08系列的成員.

MC9S08SH8CTG系列是一系列S08 8位微控制器，為5V范圍內的應用提供了新的低端選項。S08SH系列的引腳、工具和軟件與S08SG兼容，提供了更大的設計靈活性。它還提供廣泛的外圍設備，包括串行通信接口（SCI）、串行外圍設備接口（SPI）、I2C、模數轉換器（ADC）、模擬比較器和溫度傳感器。

MC9S08SH8CTG特性

8-位HCS08中央處理器單元(CPU)

?40 MHz HCS08 CPU（中央處理器單元）

?增加BGND指令的HC08指令集

?支持多達32個中斷/復位源片上存儲器

?全工作電壓和溫度下的閃存讀取/編程/擦除

?隨機存取存儲器

MC9S08SH8CTG節電模式

?兩種極低功率停止模式

?降低功率等待模式

?非常低功耗的實時中斷，用于運行、等待和停止

MC9S08SH8CTG時鐘源選項

?振蕩器(XOSC)-環控皮爾斯振蕩器；晶體或陶瓷諧振器的范圍31.25 kHz至38.4 kHz或1 MHz至16 MHz

?內部時鐘源(ICS)-內部時鐘源模塊，包含由內部或外部基準控制的鎖頻環(FLL)；內部基準的精密微調允許0.2%的分辨率和2%的溫度和電壓偏差；支持從2 MHz到20 MHz的總線頻率。

MC9S08SH8CTG系統保護

?看門狗計算機正常工作(COP)用OPTI/N復位，從專用的1-kHz內部時鐘源或總線時鐘運行

?帶復位或中斷的低壓檢測；可選行程點

?帶復位的非法操作碼檢測

?帶復位的非法地址檢測

?閃光塊保護

MC9S08SH8CTG發展支助

?單線后臺調試接口

?斷點功能允許在電路內調試期間設置單個斷點（在片上調試模塊中增加兩個斷點）

?片上、電路內仿真(ICE)調試模塊，包含兩個比較器和九種觸發模式。八個用于存儲的深度FIFO更改流地址和僅事件的數據。調試模塊同時支持標記斷點和強制斷點。

MC9S08SH8CTG外圍設備

??ADC-12通道，10位分辨率，2.5s轉換時間，自動比較功能，溫度傳感器，內部帶隙參考通道；在stop3中運行

?ACMP-模擬比較器，在上升、下降或比較器輸出的任一沿上可選擇中斷；比較選項與固定的內部帶隙基準電壓；輸出可以選擇路由到TPM模塊；在stop3中運行

?SCI-全雙工不歸零(NRZ)；林主延斷代；LIN從機；擴展斷口檢測；在活動邊緣喚醒

?SPI-全雙工或單線雙向；雙緩沖發射和接收；主從模式；MSB優先或LSB優先移位

?IIC-最大總線負載可達100 kbps；多主操作；可編程從機地址；中斷驅動的逐字節數據傳輸；支持廣播模式和10位尋址

?帶8位預分頻器和溢出中斷的MTIM-8位模計數器

?TPMx-兩個2通道定時器pwm模塊(TPM1、TPM2)；在每個通道上可選擇輸入捕獲、輸出比較或緩沖邊緣或中心對齊PWM

?RTC-（實時計數器）8位模數計數器與二進制或十進制為基礎的預分頻器；外部時鐘源，用于精確的時基、一天中的時間、日歷或任務調度功能；自由運行的片上低功耗振蕩器（1 kHz）用于循環喚醒，無需外部元件，運行在所有MCU模式下

MC9S08SH8CTG輸入/輸出

?17個通用I/O引腳和1個僅輸出引腳

?8個極性可選的中斷引腳

?PTB[5:2]和PTC[3:0]的聯合輸出選項；允許單次寫入改變多個引腳的狀態

?所有輸入引腳上的滯環和可配置上拉裝置；在所有輸出引腳上可配置壓擺率和驅動強度。

MC9S08SH8CTG包選項

?24-QFN,20-TSSOP,20-SOIC,20-PDIP,16-TSSOP,8-SOIC

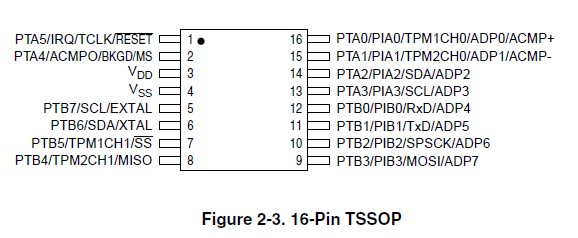

MC9S08SH8CTG 封裝圖如下:

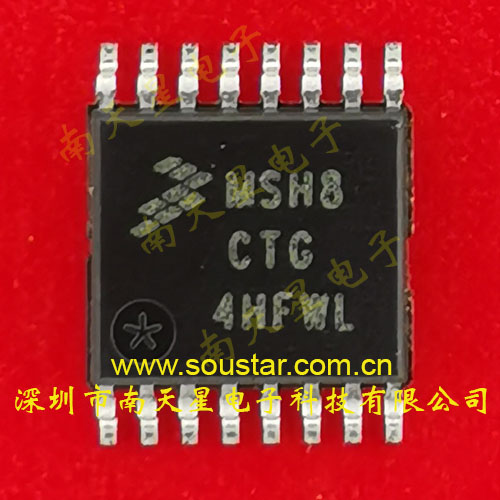

產品圖片
