MCHC908QT2CDWE
MCHC908QT2CDWE-特點
·高性能M68HC08CPU內核
·與M68HC05系列完全向上兼容的目標代碼
·5伏和3伏工作電壓(伏)
·5V時8MHz內部總線工作，3V時4MHz內部總線工作
·可微調內部振蕩器
-3.2 MHz的內部總線操作
-8位微調功能允許0.4%的精確度(1)
-未修剪的+/-25%
·從停止功能自動喚醒
·用于MCU配置選項的配置(CONFIG)寄存器，包括:-低電壓抑制(LVI)跳閘點
·系統內FLASH編程
·閃存的安全性(2)
1.振蕩器頻率保證在微調后的溫度和電壓范圍內±5%。
2.沒有任何安全功能是絕對安全的。然而，飛思卡爾的策略是讓未經授權的用戶難以讀取或復制FLASH。
·片內應用程序可編程FLASH存儲器(具有內部編程/擦除電壓生成功能)
-MC68HC908QY4和MC68HC908QT4-4096字節
-MC68HC908QY2、MC68HC908QY1、MC68HC908QT2和MC68HC908QT1-1536字節
·128字節的片內隨機存取存儲器(RAM)
，2通道、16位定時器接口模塊(TIM)
。4通道，8位模數轉換器(ADC)上的MC68HC908QY2，MC68HC908QY4，MC68HC908QT2，和MC68HC908QT4
·5或13條雙向輸入/輸出(I/O)線和一條僅輸入:
-六位共享鍵盤中斷功能和ADC
一 兩個與定時器通道共享的
-一個與外部中斷(IRQ)共享
-僅在16針?lè)庋b上增加8條L/O線
- 所有端口引腳上的高電流吸收/源極能力
- 所有端口上的可選拉引，可按單個位進行選擇
-所有端口引腳上的三態功能
·具有喚醒功能6位鍵盤中斷(KBI)
·低電壓抑制(LVI)模塊特點:
-CONFIG寄存器中的軟件可選跳閘點
.系統保護功能:
-計算機正常運行(COP)看門狗
- 帶復位的低壓檢測
-非法操作碼檢測并重置
-非法地址檢測與重置
·與通用輸入引腳共享內部上拉(IRQ)的外部異步中斷引腳
·主異步復位引腳(RST)與通用輸入/輸出(I/O)引腳共享
·上電復位
·IRQ和RST上的內部拉引，以減少外部組件
·內存映射I/O寄存器
·省電停止和等待模式
·MC68HC908QY4、MC68HC908QY2和MC68HC98QY1可在這些封裝中提供:
-16針?biāo)芰想p列直插式封裝(PDIP)
-16引腳小外形集成電路(SOIC)封裝
-16針薄型收縮小外形封裝(TSSOP)
·MC68HC908QT4、MC68HC908QT2和MC68HC988QT1可在這些封裝中提供:
-8管腳PDIP
-8針SOIC
-8針雙扁平無引線(DFN)封裝

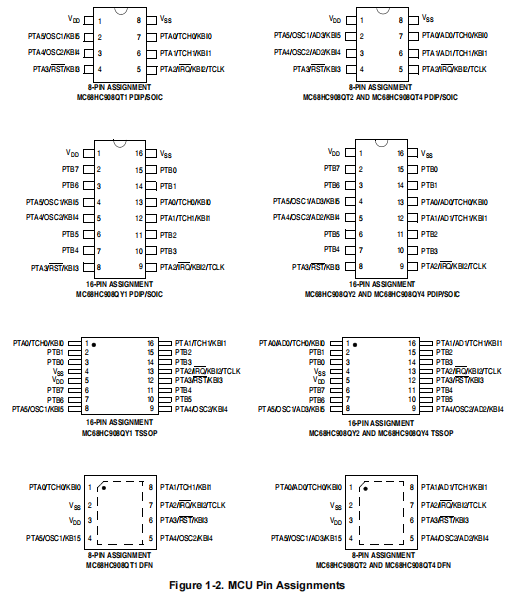

MCHC908QT2CDWE-引腳

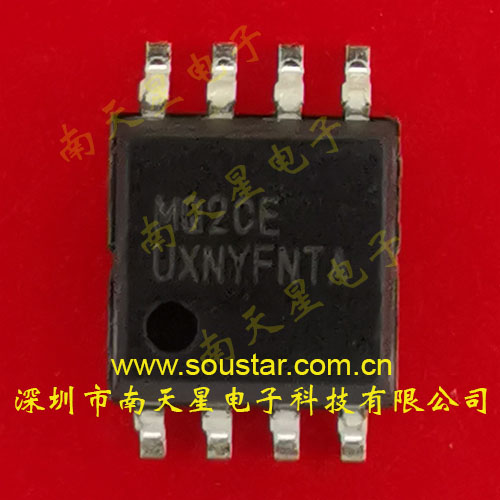

產品圖片
