MCZ33880EW

MCZ33880EW-介紹

33880設備是一個8輸出硬件可配置的高側/低側開關，使用串行外圍接口(SPI)進行8位串行輸入控制。其中兩個輸出可以通過微控制器直接控制，用于脈沖寬度調制(PWM)應用。

該33880控制直接與微控制器接口的各種電感或白熾燈負載。

該電路的創新監控和保護功能包括非常低的待機電流、“可封裝”故障報告、用于低側配置的內部40V輸出封裝、內部-20V輸出夾持，可用于高側配置、輸出專用診斷和獨立的輸出關斷。

MCZ33880EW-特點

·設計工作電壓為5.5V≤VPWR≤24.5V

·用于控制和故障報告的8位SPI,3.3/5.0V兼容

·輸出電流受限(0.8A至2.0A)，以驅動白熾燈

.感應開關時輸出電壓鉗位為+45V(典型)(低側驅動)和-20V(典型)(高側驅動)

·VPWR上的內部反向電池保護

·接地或電源丟失將不會使負載通電或損壞IC

·最大5.0μAIPWR穩定電流at13VpwR up至95C

·RDS (ON) of0.55歐姆at25oCtyricalal

·短路檢測及自動限流

·獨立的過溫保護

·32引腳SOICW具有引腳8、9、24和25接地以實現熱性能

MCZ33880EW-引腳

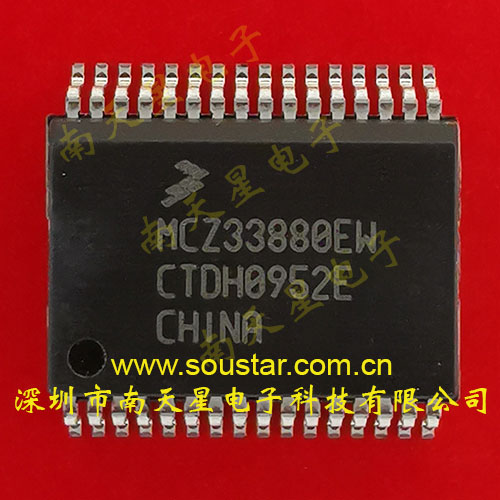

產品圖片
