MKE14F512VLH16

MKE14F512VLH16：

KE1xF 微控制器建立在 ARM 上?皮層 ?-M4 處理器在多個封裝中具有更強的 性能和更高的內存密度。該設備通過集成的單精度浮點單元（FPU）和數字 信號處理器（DSP）提供高達 168 MHz 的性能。嵌入式閃光燈 內存大小從 256 KB 到 512 KB 不等。

MKE14F512VLH16-核心處理器和系統：

? 手臂?皮層 ?-M4 核心，支持高達 168 MHz 的頻率，每 MHz 1.25 Dhrystone MIPS

? 基于 ARMv7 架構和 Thumb 的 ARM Core?-2 ISA

? 集成數字信號處理器（DSP）

? 可配置的嵌套矢量中斷控制器 （NVIC）

? 單精度浮點單元（FPU）

? 16 通道 DMA 控制器使用 DMAMUX 擴展到 64 個通道

MKE14F512VLH16-可靠性、安全性和安全性：

? Flash 和 SRAMmemories 上的錯誤更正代碼（ECC）

? 系統內存保護單元（MPU）模塊

? 閃存訪問控制（FAC）

? 循環冗余檢查（CRC）生成器模塊

? 128 位唯一標識（ID）號碼

? 具有獨立時鐘源的內部監督機構（WDOG）

? 外部看門狗監視器（EWM）模塊

? ADC 自校準功能

? 片上時鐘損耗監控

MKE14F512VLH16-人機界面（HMI）：

? 支持多達 92 個中斷請求（IRQ）源

? 多達 89 個具有中斷功能的 GPIO 引腳

? 8 個高驅動引腳

? 數字過濾器

MKE14F512VLH16-內存和內存接口：

 ? 帶有 ECC 的高達 512 KB 的程序閃存

? 帶有 ECC 的高達 64 KB 的 SRAM

? 64 KB FlexNVM，帶 ECC，用于數據 閃存和 EEPROM 仿真

? 用于 EEPROM 仿真的 4 KB FlexRAM

? 8 KB I/D 緩存， 以盡量減少內存 訪問延遲的性能影響

? 內置引導加載程序的引導 ROM

MKE14F512VLH16-混合信號模擬:

? 3×12 位模數轉換器（ADC），每個模塊最多 16 個通道 模擬輸入，最高 1M sps

? 3×高速模擬比較器（CMP）內部 8 位數字到模擬轉換器 （DAC）

?1×12 位數字到模擬轉換器（DAC）

MKE14F512VLH16-時機和控制：

? 用于 PWM 生成的 4×柔性定時器（FTM），提供高達 32 個標準通道

? 1×低功耗計時器（LPTMR）在停止模式下工作，具有 靈活的喚醒控制

? 3×具有靈活觸發系統的可編程延遲塊（PDB），為模塊 間同步提供準確的延遲和觸發生成

? 1×低功耗周期中斷計時器（LPIT），具有 4 個獨立通 道，用于一般用途

? 脈沖寬度計時器（PWT）

? 實時計時器時鐘（RTC）

MKE14F512VLH16-時鐘接口:

? 4-40 MHz 快速外部振蕩器（OSC）

? 32 千赫慢速外部振蕩器（OSC32）

? 用于高速運行的 48 MHz 高精度（高達±1%）快速內部參考時鐘（FIRC）

? 8 MHz/2 MHz 高精度（高達±3%）慢速內部參考時鐘 （SIRC）用于低速運行

? 128 kHz 低功耗振蕩器（LPO）

? 相鎖環（PLL）

? 高達 50 MHz 直流外部方波輸入時鐘

? 系統時鐘發生器（SCG）

? 實時計數器（RTC）

MKE14F512VLH16-電源管理:

? 低功耗 ARM Cortex-M4 核心，具有出色的能效

? 具有多種電源模式的電源管理控制器（PMC）：HSRun、 Run、Wait、Stop、VLPR、VLPW 和 VLPS

? 支持未使用模塊的時鐘門控，特定外圍設備在低功耗模式下 保持工作?POR，LVD/LV

MKE14F512VLH16-操作特性:

? 電壓范圍：2.7 至 5.5V

? 環境溫度范圍：-40 至 105°C

MKE14F512VLH16-連接和通信接口:

? TriggerMUX：用于模塊互連

? 3×低功耗通用異步接收器/發射器（LPUART）模塊，支 持 DMA，在停止模式下工作

? 2 個低功耗串行外設接口（LPSPI）模塊，支持 DMA， 在停止模式下工作

? 2×低功耗集成電路（LPI2C）模塊，支持 DMA，在停止 模式下工作

? 多達 2 個×FlexCAN 模塊，帶有靈活的消息緩沖器和郵 箱

? FlexIO 模塊，用于靈活和高性能的串行接口仿真

MKE14F512VLH16-調試功能:

? 串行線 JTAG 調試端口（SWJ-DP）組合

? 調試監視點和跟蹤（DWT）

? 儀器跟蹤宏細胞（ITM）

? 測試端口接口單元（TPIU）

? 閃存補丁和斷點（FPB）

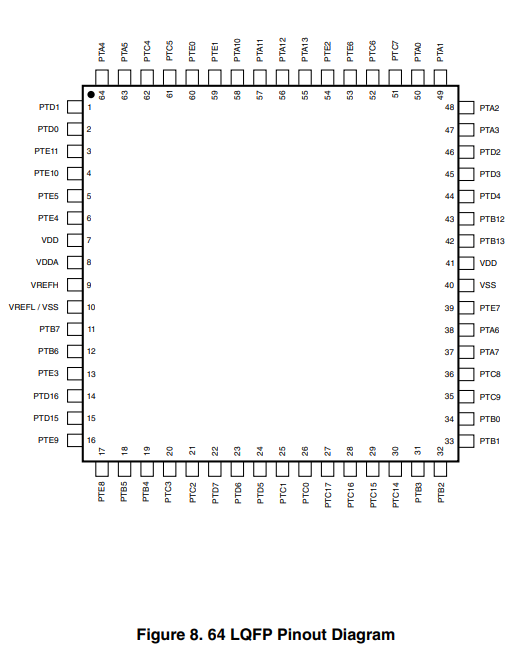

MKE14F512VLH16-封裝圖：

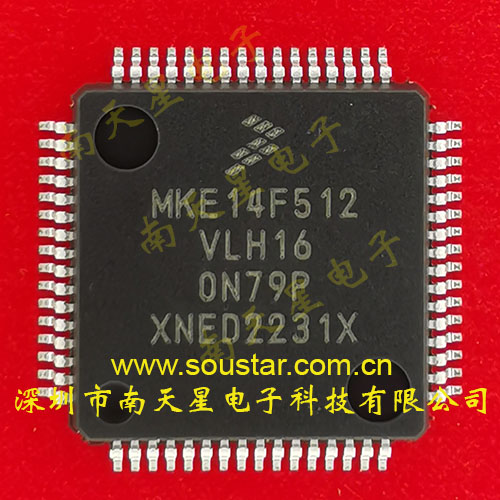

產品圖片
