PCA9555BS,118
PCA9555BS,118-一般描述
PCA9555 是一個 24 針 C CMOS 設備，為 I 提供 16 位通用并行輸入/輸出（GPIO）擴展 2C-bus/SMBus 應用程序，旨在增強 I 的 NXP 半導體家族 2C 總線 I/O 擴展器。 改進包括 更高的驅動能力、5V I/O 公差、更低的電源電流、單獨的 I/O 配置和更小的包裝。 當 ACPI 電源開關需要額外的 I/O 時，I/O 擴展器提供了一個簡單的解決方案 es、傳感器、按 鈕、LED、風扇等。
PCA9555 由兩個 8 位配置（輸入或輸出選擇）組成；輸入、輸出和極性反轉（主動高或主 動低操作）寄存器。 系統主服務器可以通過寫入 I/O 配置位來啟用 I/O 作為輸出。每個輸 入或輸出的數據保存在相應的輸入或輸出寄存器中。 讀取寄存器的極性可以通過極性反轉 寄存器反轉。 系統主服務器可以讀取所有寄存器。 雖然固定到針和我 2與 PCF8575 兼容 的 C 總線地址，由于增強需要更改軟件，并在應用說明 AN469。
當任何輸入狀態與其相應的輸入端口寄存器狀態不同時，PCA9555 開漏中斷輸出會被激 活，用于向系統主服務器指示輸入狀態已更改。 開機重置將寄存器設置為他們的默認值并 初始化設備狀態機。
三個硬件引腳（A0、A1、A2）改變了固定 I 2C 總線地址，最多允許八臺設備共享相同的 I 2C-bus/SMBus。 固定的 I 2PCA9555 的 C 總線地址與 PCA9554 相同，允許任何組合中多 達 8 個這些設備共享相同的 I 2C-bus/SMBus。
PCA9555BS,118-特點和好處
? 工作電源電壓范圍為 2.3V 至 5.5V
? 5 V 寬容的 I/O
? 極性反轉寄存器
? 有源低中斷輸出
? 低待機電流
? SCL/SDA inputs 上的噪聲濾波器
? 開機時沒有問題
? 內置開機重置
? 16 個 I/O 引腳，默認為 16 個輸入
? 0 Hz 至 400 kHz 時鐘頻率
? ESD 保護超過每 JESD22-A114 的 2000 V HBM，每 200 V MM JESD22-A115，以及每個 JESD22-C101 的 1000 V CDM
? 對超過 100mA 的 JEDEC 標準 JESD78 進行了閂鎖測試
? 提供五個套餐：SO24、SSOP24、TSSOP24、HVQFN24 和 HWQFN24

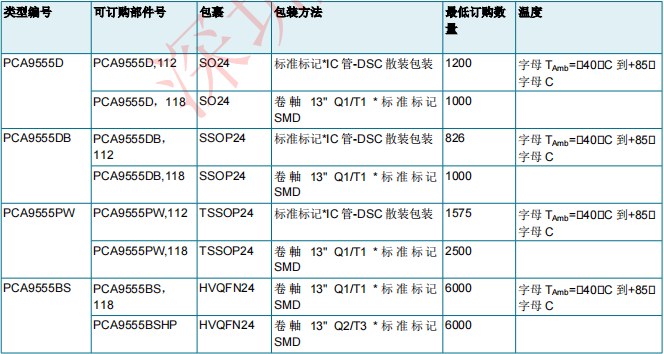

PCA9555BS,118-訂購信息

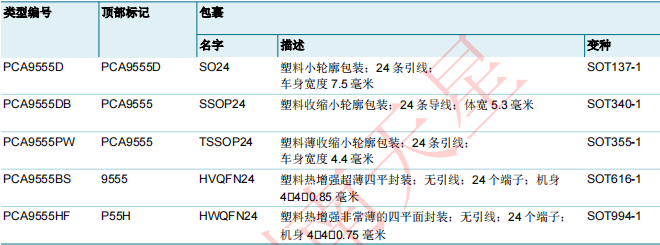

PCA9555BS,118-訂購選項

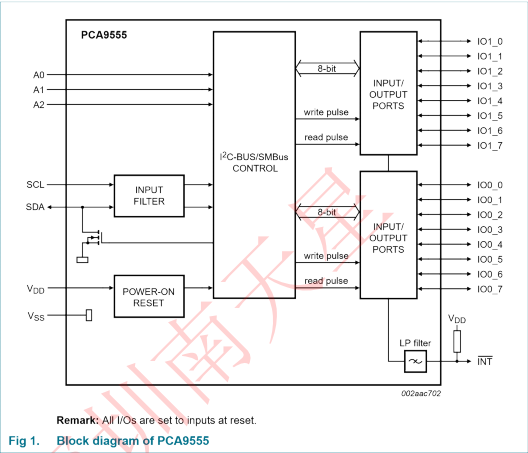

PCA9555BS,118-方框圖

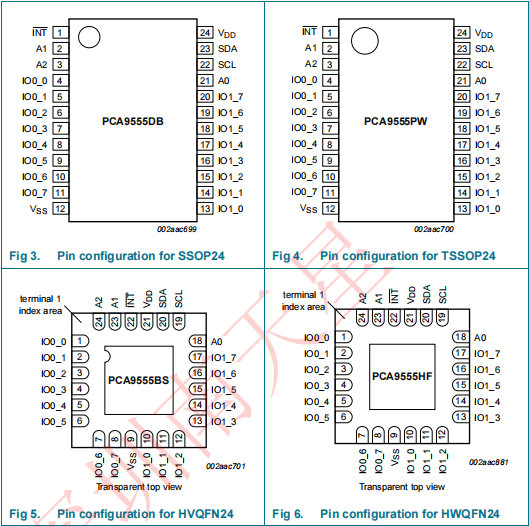

PCA9555BS,118-固定信息
