PCF8545BTT/AY
PCF8545BTT/AY-一般描述
PCF8545 是一種外圍設備，幾乎可以連接到任何液晶
顯示器（LCD）1具有低多路復用率。它為任何包含多達八個背板和多達 320 個元素的多 路復用液晶顯示器生成驅動信號。PCF8545 與大多數微控制器兼容，并通過雙線雙向 I 進 行通信 2C 總線（PCF8545A）或三線單向 SPI 總線（PCF8545B）。使用帶有自動增量尋 址的顯示 RAM 將通信開銷降至最低。
有關 NXP LCD 段驅動程序的選擇，請參閱表 39
PCF8545BTT/AY-特點和好處
? 單芯片 320 元件 LCD 控制器和驅動器
? 數字電源范圍廣：從 1.8V 到 5.5V
? 液晶屏供電范圍從 2.5V 到 5.5V
? 液晶顯示器和邏輯電源可以分開
? 低功耗 ? 可選背板驅動配置：4、6 或 8 背板多路復用
? 可選的顯示偏置配置
? 用于顯示數據存儲的 320 位 RAM
? 400 千赫 I 2C 總線接口（PCF8545A）
? 5 MHz SPI 總線接口（PCF8545B）
? 可編程幀頻率在 60 赫茲至 300 赫茲之間，步驟為 10 赫茲；工廠校準
? 驅動的 320 段允許： – 最多 40 個 7 段字母數字字符 – 多達 20 個 14 段的字母數字字符 – 任何高達 320 個元素的圖形
?在硅柵 CMOS 工藝中制造
PCF8545BTT/AY-應用
?工業和消費品

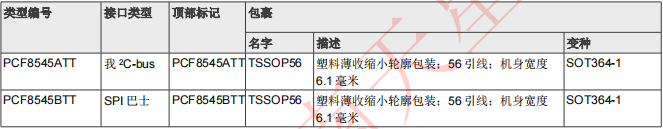

PCF8545BTT/AY-訂購信息

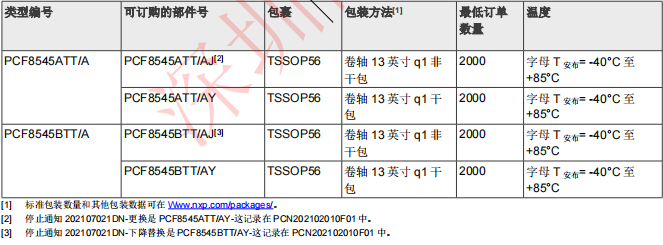

PCF8545BTT/AY-訂購選項

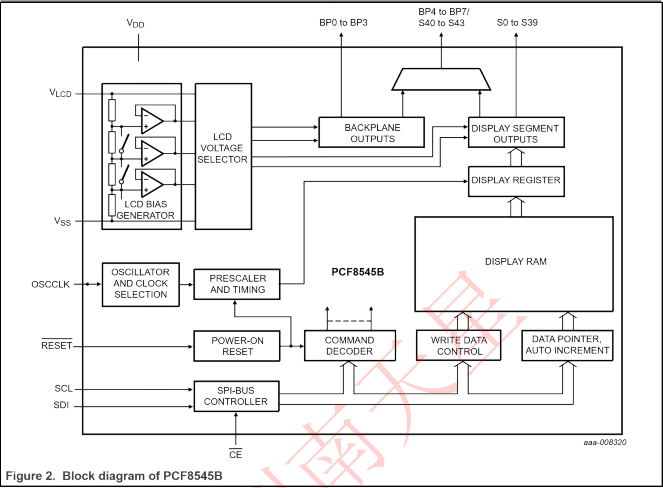

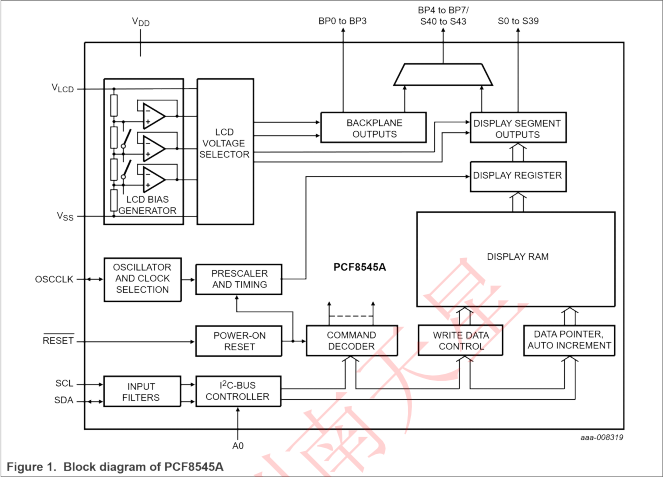

PCF8545BTT/AY-方框圖

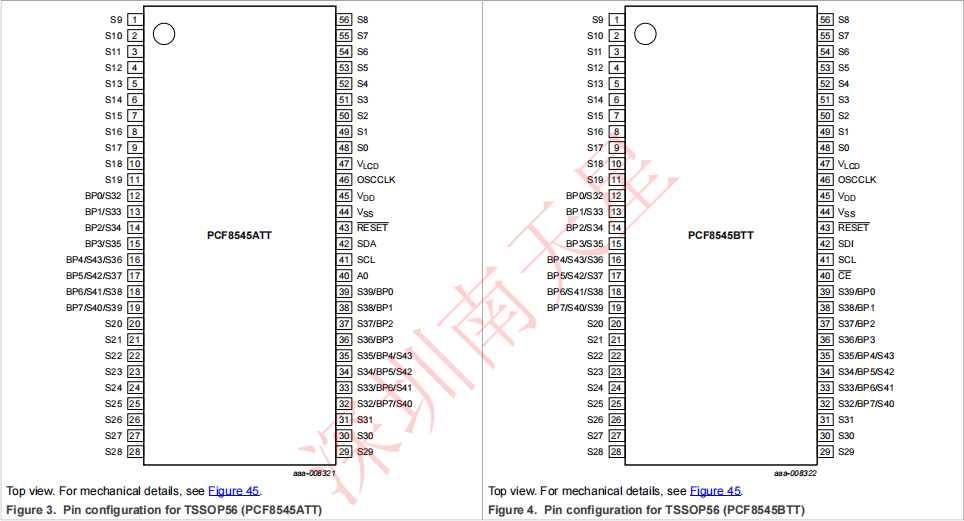

PCF8545BTT/AY-固定信息
