STM32F103VBT6
STM32F103VBT6:
STM32F103xx中密度性能系列集成了高性能Arm? Cortex?-M3 32位RISC核心，頻率為72MHz，高速嵌入式內存（閃存高達128 Kbytes，SRAM高達20 Kbytes），以及連接到兩個APB總線的廣泛增強I/O和外圍設備。 所有設備都提供兩個12位ADC，三個通用16位計時器和一個PWM計時器，以及標準和高級通信接口：最多兩個I2C和SPI，三個USART，一個USB和一個CAN。
這些設備從2.0伏到3.6伏的電源運行。 它們有-40至+85°C溫度范圍和-40至+105°C延長溫度范圍。 一套全面的節能模式允許設計低功耗應用程序。
STM32F103xx中密度性能系列包括六種不同封裝類型的設備：從36針到100針。 根據選擇的設備，包括不同的外圍設備，desc
下面的撕裂概述了該系列中提出的所有外圍設備。
這些功能使STM32F103xx中密度性能線微控制器系列適用于廣泛的應用，如電機驅動器、應用程序控制、醫療和手持設備、PC和游戲外圍設備、GPS平臺、工業應用、PLC、逆變器、打印機、掃描儀、報警系統、視頻對講機和暖通空調。
STM32F103VBT6? 回憶:
– 64 或 128 KB 的閃存
– 20 Kbytes SRAM
STM32F103VBT6? 時鐘、重置和供應管理:
– 2.0 至 3.6 V 應用電源和 I/O
– POR、PDR 和可編程電壓檢測器（PVD）
– 4 至 16 MHz 晶體振蕩器
– 內部 8 MHz 工廠修剪 RC
– 內部 40kHz RC
– CPU 時鐘的 PLL
– 帶校準的 RTC 32 kHz 振蕩器
STM32F103VBT6? 低功耗:
– 睡眠、停止和待機模式
– V 蝙蝠 RTC 和備份寄存器供應
STM32F103VBT6? 2x 12 位，1 微米 A/D 轉換器（最多 16 個通 道):
– 轉換范圍：0 至 3.6 V
– 雙樣本和保持能力
– 溫度傳感器
STM32F103VBT6? DMA :
– 7 通道 DMA 控制器
– 支持的外圍設備：計時器、ADC、SPI、 I 2Cs 和 USARTs
STM32F103VBT6? 多達 80 個快速 I/O 端口:
– 26/37/51/80 I/O，所有可映射到 16 個外部 中斷向量和幾乎所有 5 個 V 寬容
STM32F103VBT6?調試模式:
– 串行線調試（SWD）和 JTAG 接口
STM32F103VBT6?七個計 時器:
– 三個 16 位計時器，每個計時器最多 4 個 IC/OC/PWM 或脈沖計數器和正交（增量） 編碼器輸入
– 16 位電機控制 PWM 計時器 死亡時間生成 和緊急停止
– 兩個看門狗計時器（獨立和窗口）
– SysTick 計時器 24 位下柜臺
STM32F103VBT6? 多達九個通信接口:
– 最多兩個我 2C 接口（SMBus/PMBus?）
– 最多三個 USART（ISO 7816 接口、LIN、 IrDA 功能、調制解調器控制）
– 最多兩個 SPI（18 Mbit/s）
– CAN 接口（2.0B Active）
– USB 2.0 全 速接口
? CRC 計算單元，96 位唯一 ID
? 包裹是 ECOPACK?

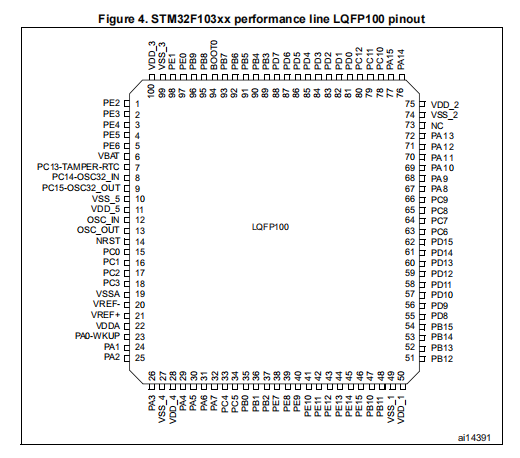

STM32F103VBT6-f封裝圖：
