TDA8035
TDA8035-描述
TDA8035 是已建立的集成接觸式智能卡讀卡器 IC TDA8024 的具有成本效益的繼任者。它 通過執行電流限制、短路檢測、ESD 保護以及電源監督，為卡提供了高水平的安全性。觸 點讀取器待機模式下的電流消耗非常低，因?yàn)樗?3V 電源域中運行。因此，TDA8035 是 高能效觸點閱讀器的理想組件。
TDA8035-特點
1.保護聯系人智能卡
? 所有卡觸點的熱和短路保護
?? V 立方厘米法規：
? 5 V，3 V，1.8 V?2 個 5%??220 nF 多層陶瓷電容器，低 ESR
?? 電流峰值為 40 nA/s（V 立方厘米= 5 V 和 3 V）或 15 nA/s（V 立方厘米= 1.8 V）高達 20 MHz，具有受控的上升和下降時間。過濾過載檢測約為 120 毫安。
? 在短路、卡起飛、過熱、下降 V 的情況下，由軟件或硬件啟動的自動激活和停用序列 REGVDD（INTF），VDDP ?增強的卡側靜電放電（ESD）保護（> 8 kV）
??電源主管在開機和 關機期間殺死尖峰：
? 內部固定的閾值
??外部由電阻橋
2 輕松集成到您的聯系人閱讀器中
? SW 兼容 TDA8024 和 TDA8034
? 5V、3V、1.8V 智能卡電源
? V 型直流到直流轉換器立方厘米單獨供電從 2.7V 到 5.5V 電源（VDDP和 GNDP）
? 深度關機模式下的功耗非常低
? 三條受保護的半雙工雙向緩沖 I/O 線（C4、C7 和 C8）
? 外部時鐘輸入高達 26 MHz
? 使用引腳 CLKDIV1 和 CLKDIV2 生成高達 20 MHz 的卡時鐘，同步頻率變化為 fXTAL， fXTAL/2，fXTAL/4 或 fXTAL/8
? 使用引腳 RSTIN 對引腳 RST 進行非倒置控制 ? 卡片存在觸點上的內置彈跳
? 使用引腳 OFFN 的多路復用狀態信號
? 芯片選擇數字輸入，用于幾個 TDA8035 IC 的并行操作。
2.1其他的
? HVQFN32 軟件包
? 符合 ISO 7816、NDS 和 EMV 4.3（*）支付系統 （*） 對于 C2 版本
TDA8035-應用
? 收費電視
? 電子支付
? 識別
? 銀行用 IC 卡讀卡器

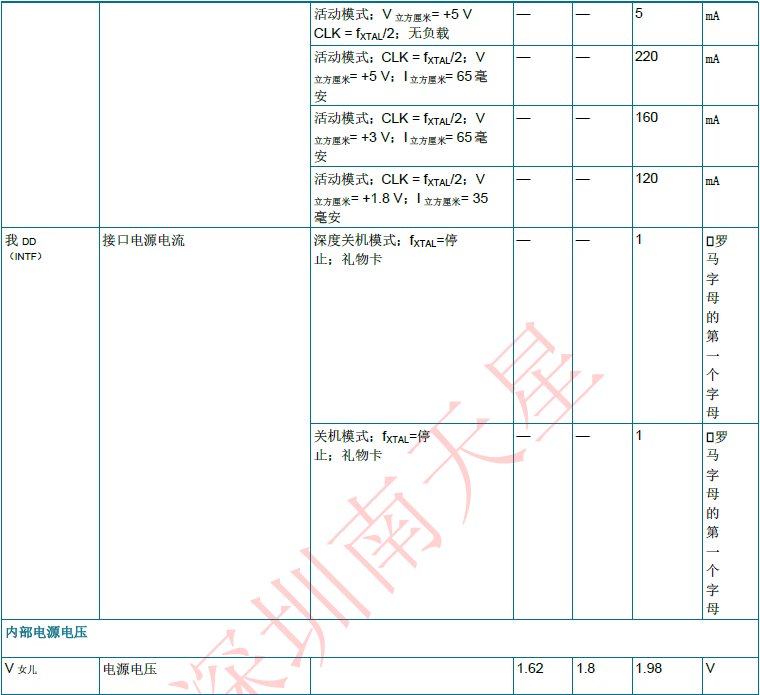

TDA8035-快速參考數據

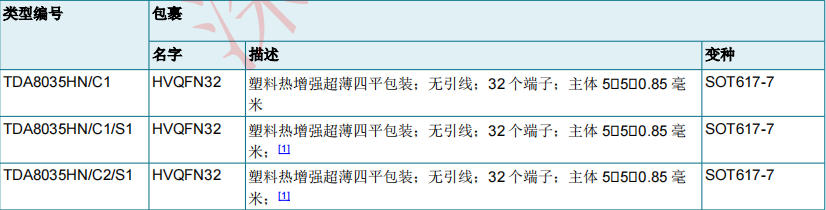

TDA8035-訂購信息
