NTB0104
NTB0104-一般描述
NTB0104 是一款具有自動方向傳感的 4 位雙電源轉換收發器，可實現雙向電壓電平轉換。 它具有兩個 4 位輸入輸出端口（An 和 Bn），一個輸出啟用輸入（OE）和兩個電源引腳 （VCC（A）和 VCC（B））。VCC（A）可以在 1.2 V 和 3.6 V 和 V 之間的任何電壓下供電 CC（B）可 以在 1.65 V 和 5.5 V 之間的任何電壓下供電，使該設備適合在任何低壓節點（1.2 V、1.5 V、1.8 V、2.5 V、3.3 V 和 5.0 V）之間轉換。 引腳 An 和 OE 引用 VCC（A）引腳 Bn 指的是 VCC（B）。引腳 OE 的低電平導致輸出呈現高阻 抗關閉狀態。此設備完全指定用于使用 I 的部分斷電應用程序離開。我離開電路禁用輸出，防 止設備關機時通過設備的破壞性回流電流。
NTB0104-特點和好處
? 寬電源電壓范圍：
? VCC（A）：1.2 V 至 3.6 V 和 VCC（B）：1.65 伏至 5.5 伏
? 我離開電路提供部分斷電模式操作
?輸入接受高達 5.5 V 的電壓
?ESD 保護：
? HBM JESD22-A114E 2 類 A 端口超過 2500 V
? HBM JESD22-A114E 3B 類 B 端口超過 15000V
? MM JESD22-A115-A 超過 200 V
? CDM JESD22-C101E 超過 1500 V（對于 NTB0104UK 1000 V）
? 每個 JESD 78B Class II 的閂鎖性能超過 100 mA
? 多個軟件包選項
? 指定自?40?C 到+85?C 和?40?C 到+125?字母 C

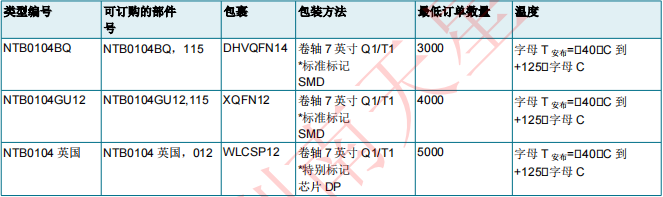

NTB0104-訂購信息
NTB0104-訂購選項

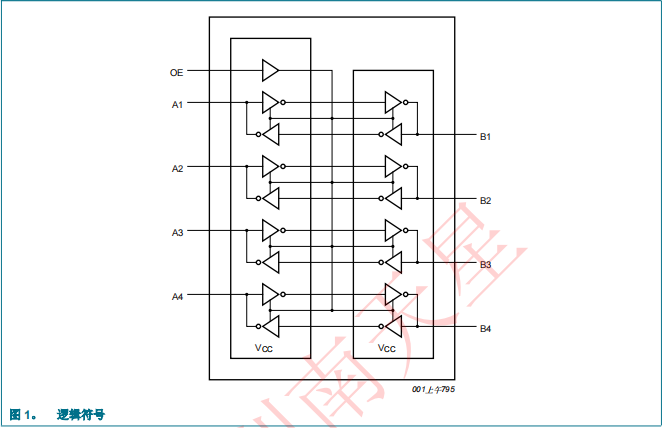

NTB0104-功能圖

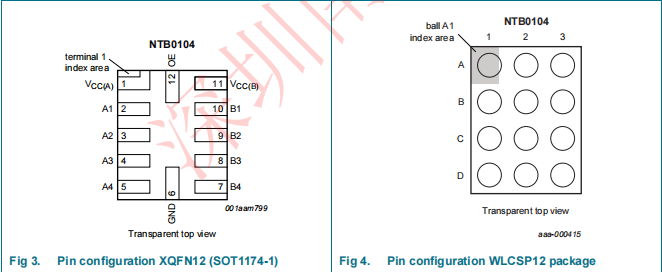

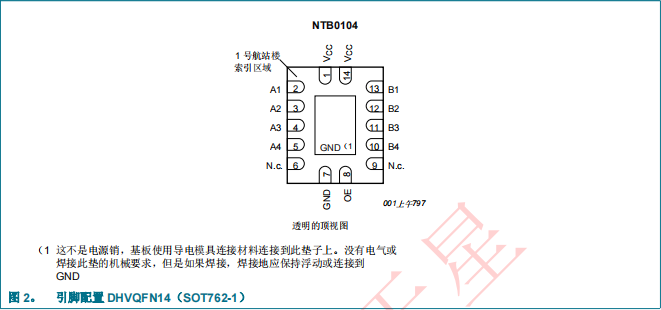

NTB0104-固定信息
