MC908MR32CFUE
MC908MR32CFUE：
HC08MR家族是低成本、高性能的M68HC08系列8位微控制器單元（MCU）的成員。 M68HC08系列基于特定于客戶的集成電路（CSIC）設計策略。 系列中的所有MCU都使用增強的M68HC08中央處理器單元（CPU08），并具有各種模塊、內存大小和類型以及軟件包。 HC08MR系列滿足了與電子運動控制相關的嵌入式設計師的需求，并為交流電機提供了全面的計時器解決方案。 該系列將滿足智能電器、汽車子系統、工業控制和不間斷電源等各種應用的需求。
MC908MR32CFUE-功能：
?高性能M68HC08架構
?與M6805、M146805和M68HC05系列完全向上兼容的目標代碼
? 8MHz內部總線頻率
?具有FLASH程序內存電路內編程功能的片上FLASH內存：
MC68HC908MR32 - 32千字節
MC68HC908MR16 - 16千字節
?用于主機個人計算機的片上編程固件
? FLASH數據安全（1）
?768字節片上隨機存取內存（RAM）
?12位、6通道中心對齊或邊緣對齊脈沖寬度調制器（PWMMC）
?串行外圍接口模塊（SPI）
?串行通信接口模塊（SCI）
?16位4通道計時器接口模塊（TIMA）
?16位2通道計時器接口模塊（TIMB）
?時鐘發生器模塊（CGM）
?具有軟件可選跳閘點的低壓抑制（LVI）模塊
? 10位、10通道模擬數字轉換器（ADC）
MC908MR32CFUE?系統保護功能：
–可選計算機正常運行（COP）重置
– 使用選項進行低壓檢測L重置
– 可選重置的非法操作碼或地址檢測
– 具有可選PWM禁用的故障檢測
MC908MR32CFUE? 可用套餐：
– 64針?biāo)芰纤钠窖b（QFP）
– 56針收縮雙內聯封裝（SDIP）
?低功耗設計，完全靜態，等待模式
?主重置引腳（RST）和開機重置（POR）
? 停止模式作為選項
?斷路模塊（BRK）支持設置電路內模擬器（ICS）單斷路點
MC908MR32CFUE-特點：
?增強的M68HC05編程模型
?廣泛的循環控制功能
?16種尋址模式（比M68HC05多8種）
?16位索引寄存器和堆棧指針
?內存到內存的數據傳輸
?快速8×8乘法指令
?快速16/8劃分指令
?二進制十進制（BCD）指令
?控制器應用程序的優化
?C語言支持

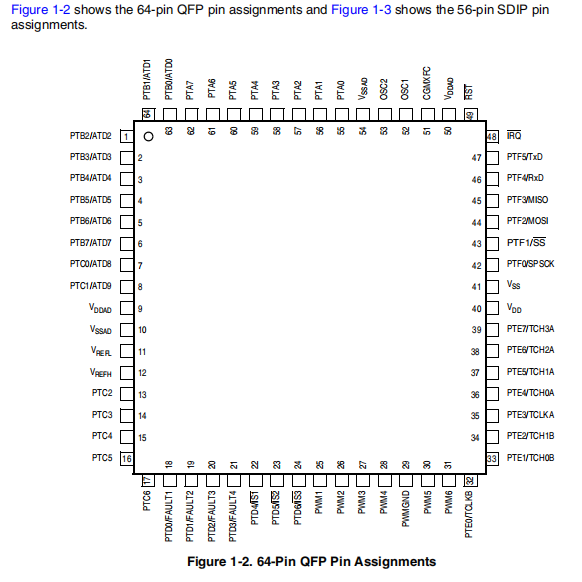

MC908MR32CFUE-封裝圖：
