MC9S08PA16AVLC

MC9S08PA16AVLC系列數據手冊

主要特征

? 8位S08中央處理器(CPU)

– 最高20 MHz總線，電壓為2.7 V至5.5V，工作溫度范圍為-40°C至105°C（V部分和M部分-40°C至125°C。

– 支持多達40個中斷/復位源

– 最多支持四級嵌套中斷

– 片上存儲器

– 在全工作電壓和溫度下，最大16KB閃存讀取/編程/擦除

– 高達256字節的EEPROM；2字節擦除扇區；執行flash時的編程和擦除

– 最多2048字節隨機存取存儲器(RAM)

– 閃存和RAM訪問保護

MC9S08PA16AVLC 節電模式

– 一種低功率停止模式；降低功率等待模式

– 外圍時鐘使能寄存器可以禁用時鐘到未使用的模塊，減少電流；允許時鐘在stop3模式下保持對特定外設的啟用

? 鐘表

– 振蕩器(XOSC)-環控皮爾斯振蕩器；晶體或陶瓷諧振器的范圍

31.25 kHz至39.0625 kHz或4 MHz至20 MHz

– 內部時鐘源(ICS)-包含一個由內部或外部基準控制的頻率鎖定環(FLL)；對內部基準電壓源進行精密微調

，允許在0的溫度范圍內產生1%的偏差°C至70°C，整個工作溫度偏差2%；最高20兆赫

MC9S08PA16AVLC 系統保護

– 具有獨立時鐘源的看門狗

– 帶復位或中斷的低壓檢測；可選行程點

– 帶復位的非法操作碼檢測

– 帶復位的非法地址檢測

MC9S08PA16AVLC建議用于新設計,

? 發展支助

– 單線后臺調試接口

– 在電路內調試期間允許設置三個斷點的斷點能力

– 包含兩個比較器和九種觸發模式的片上在電路仿真器(ICE)調試模塊

MC9S08PA16AVLC 外圍設備

– ACMP-一個具有正負輸入的模擬比較器；在上升和下降比較器輸出上單獨選擇中斷；過濾

– ADC-12通道，12位分辨率；2.5μs轉換時間；帶有可選水印的數據緩沖區；自動比較功能

；內部帶隙參考通道；停止模式下的操作

；可選硬件觸發器

– 可編程循環冗余校驗?zāi)K

– FTM-兩個flex定時器調制器模塊，包括一個6通道和一個2通道；16位計數器；每個通道可配

置為輸入捕獲、輸出比較、邊緣或中心對齊

PWM模式– IICOne內部集成電路模塊；高達400kbps；多主操作；可編程從機地址；支持廣播模式和10位尋址；支持SMBUS和PMBUS

– 帶8位預分頻器和溢出中斷的MTIMOne模定時器

– 16位實數定時器計數器

– SCI-兩串口通信接口（SCI/UART）模塊可選13位斷路器；全雙工不歸零(NRZ)；LIN擴展支持

– SPI-一個8位串行外圍接口(SPI)模塊；全雙工或單線雙向；

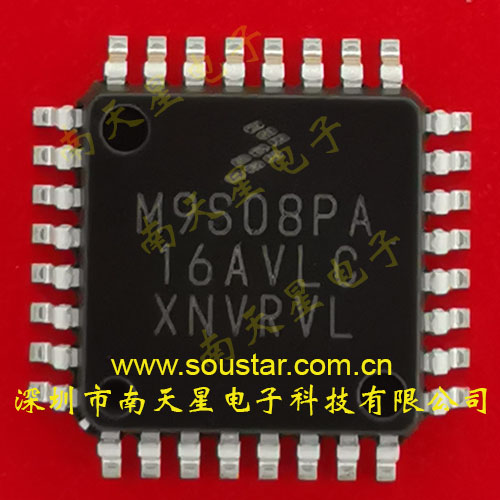

MC9S08PA16AVLC封裝圖如下:

產品圖片
