MC9S08PA4AVTG

MC9S08PA4AVTG / MC9S08PA4AVTGR 主要特征

? 8位S08中央處理器(CPU)

– 最高20 MHz總線，工作溫度范圍為2.7V至5.5 V

– 支持多達40個中斷/復位源

– 最多支持四級嵌套中斷

– 片上存儲器

– 在全工作電壓和溫度下，最多4KB閃存讀取/編程/擦除

– 高達128字節的EEPROM；2字節擦除扇區；執行flash時的編程和擦除

– 最多512字節隨機存取存儲器(RAM)

– 閃存和RAM訪問保護

MC9S08PA4AVTG  節電模式

– 一種低功率停止模式；降低功率等待模式

– 外圍時鐘使能寄存器可以禁用時鐘到未使用的模塊，減少電流；允許時鐘在stop3模式下保持對特定外設的啟用

? 鐘表

– 振蕩器(XOSC)-環控皮爾斯振蕩器；晶體或陶瓷諧振器的范圍

31.25 kHz至39.0625 kHz或4 MHz至20 MHz

– 內部時鐘源(ICS)-包含一個由內部或外部基準控制的頻率鎖定環(FLL)；對內部基準電壓源進行精密微調

，允許在0的溫度范圍內產生1%的偏差°C至70°C，整個工作溫度范圍內偏差2%；最高20兆赫

MC9S08PA4AVTG 系統保護

– 具有獨立時鐘源的看門狗

– 帶復位或中斷的低壓檢測；可選行程點

– 帶復位的非法操作碼檢測

– 帶復位的非法地址檢測

MC9S08PA4AVTG 發展支助

– 單線后臺調試接口

– 在電路內調試期間允許設置三個斷點的斷點能力

– 包含兩個比較器和九種觸發模式的片上在電路仿真器(ICE)調試模塊

MC9S08PA4AVTG 外圍設備

– ACMP-一個具有正負輸入的模擬比較器；在上升和下降比較器輸出上單獨選擇中斷；過濾

– ADC-8通道，12位分辨率；2.5μs轉換時間；帶有可選水印的數據緩沖區；自動比較功能；

內部帶隙參考通道；停止模式下的操作；

可選硬件觸發器

– FTM-三個2通道flex定時器調制器模塊；16位計數器；每個通道可配置為輸入捕獲、輸出比較、邊緣或中心對齊PWM模式

– 16位實數定時器計數器

– SCIOne串行通信接口（SCI/UART）模塊可選13位中斷；全雙工不歸零(NRZ)；LIN擴展支持

MC9S08PA4AVTG 輸入/輸出

– 最多18個GPIO，包括一個僅輸出引腳

– 一個8位鍵盤中斷模塊(KBI)

– 兩個超高電流吸電流引腳，支持20

mA源/吸電流

MC9S08PA4AVTG 包選項

– 20引腳SOIC

– 20引腳TSSOP

– 16引腳TSSOP

– 8引腳DFN

– 8引腳SOIC

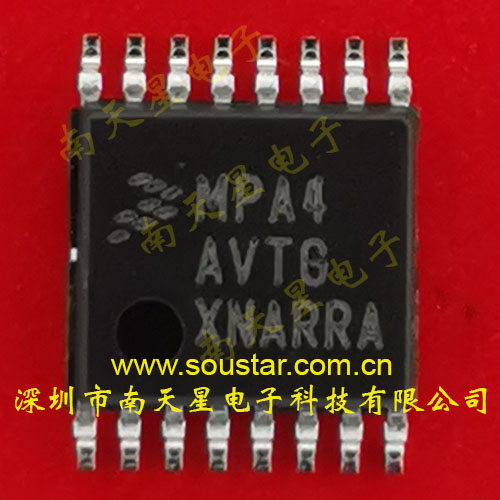

MC9S08PA4AVTG封裝圖如下:

產品圖片
