PCA9546A
PCA9546A-一般描述
PCA9546A是一個通過I控制的四雙向平移開關2C-bus。
SCL/SDA上游對扇出到四個下游對或通道?？梢赃x擇任何單獨的SCx/SDx通道或通道組合，由可編程控制寄存器的內容決定?；钴S的LOW重置輸入允許PCA9546A恢復我原地Ation，其中一個下游的我2C型公交車處于低狀態。拉動RESET引腳LOW會重置I2C總線狀態機，并導致取消選擇所有通道，內部開機重置（POR）功能也是如此。
開關的通閘門構造為V女兒引腳可用于限制PCA9546A通過的最大高壓。這允許在每對上使用不同的總線電壓，因此1.8V或2.5V或3.3V部件可以與5V部件通信，而無需任何額外的保護。外在的上拉電阻將總線拉到每個通道所需的電壓電平。所有I/O引腳都是5V耐受性。
PCA9546A-特點和好處
? 1-of-4 雙向平移開關
? 我 2C 總線接口邏輯；與 SMBus 標準兼容
? 主動 LOW 重置輸入
? 3 個地址引腳，允許在 I 上最多 8 個設備 2C-bus
? 通過 I 選擇頻道 2C-bus，任何組合
? 關閉電源，取消選擇所有開關通道
? 低 R 在...上開關
? 允許 1.8 V、2.5 V、3.3 V 和 5 V 總線之間的電壓電平轉換
? 開機時沒有故障
? 支持熱插入
? 低待機電流
? 工作電源電壓范圍為 2.3V 至 5.5V
? 5 V 耐受輸入
? 0 Hz 至 400 kHz 時鐘頻率
? ESD 保護每 JESD22-A114 超過 2000 V HBM，每 JESD22-C101 超過 1000 V CDM
? 閂鎖測試對超過 100 毫安的 JEDEC 標準 JESD78 進行
? 提供三個套餐：SO16、TSSOP16 和 HVQFN16

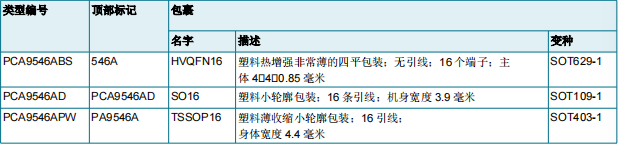

PCA9546A-訂購信息
PCA9546A-訂購選項

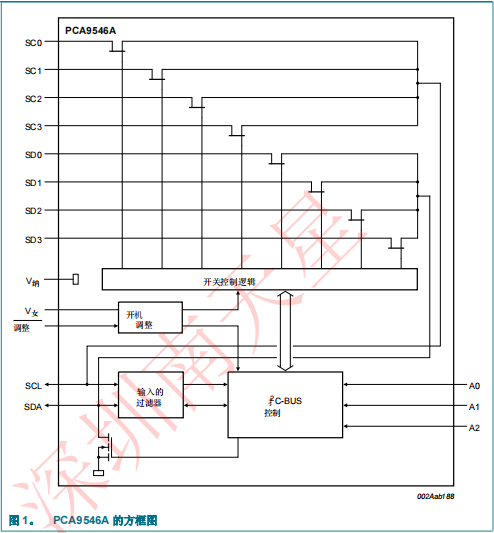

PCA9546A-方框圖

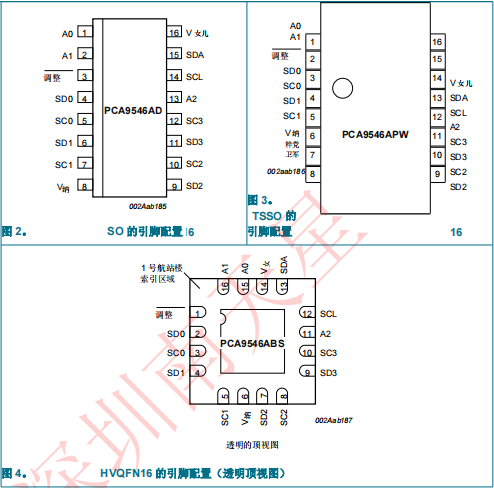

PCA9546A-固定信息

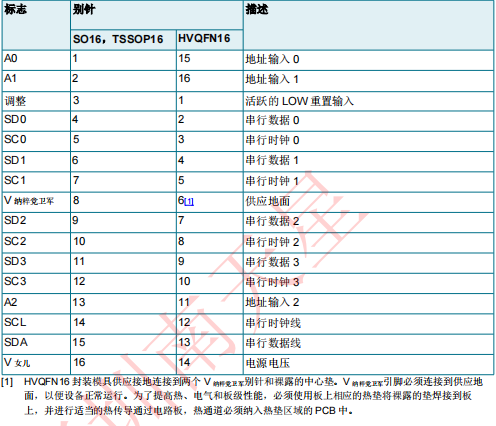

PCA9546A-引腳描述
PCA9546A-功能描述
1.設備地址

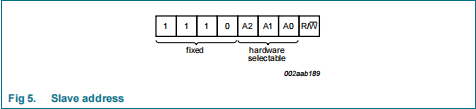

根據START條件，總線主服務器必須輸出它正在訪問的從服務器的地址。PCA9546A的地址顯示在圖5。為了節省電力，硬件可選地址引腳上沒有內部上拉電阻，它們必須拉高或低。

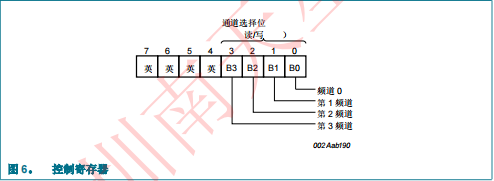

2.控制寄存器
在成功確認從屬地址后，總線主發送一個字節到PCA9546A，該字節存儲在控制寄存器中。如果PCA9546A收到多個字節，它將保存收到的最后一個字節。這個寄存器可以寫和通過I閱讀2C-bus。
3.重置輸入
RESET輸入是一個有源低信號，可用于從總線故障狀態中恢復。通過斷言此信號LOW至少為tw（rst）L，PCA9546A重置其寄存器，我2C總線狀態機并取消選擇所有通道。重置輸入必須連接到V女兒通過上拉電阻。
4.開機重置 當功率應用于V時女兒，內部開機重置（POR）將PCA9546A保持在重置狀態，直到V女兒已達到V波爾。此時，重置條件被釋放，PCA9546A寄存器和I2C總線狀態機被初始化為默認狀態（所有零），導致所有通道被取消選擇。此后，V女兒必須降低到0.2V以下，至少5?為了重置設備。
5.電壓轉換
PCA9546A的通門晶體管構造為V女兒電壓可用于限制從一個I傳遞的最大電壓2C-bus到另一個。
圖7顯示通柵晶體管的電壓特性（請注意，該圖形是使用中指定的數據生成的第11節“靜態特征”本數據表）。為了讓PCA9546A充當電壓轉換器，VO（sw）電壓應等于或低于最低總線電壓。例如，如果主總線以5V運行，而下游總線為3.3V和2.7V，那么VO（sw）應等于或低于2.7V，以有效夾緊下游總線電壓。
圖7，我們看到VO（sw）（最大）當PCA9546A電源電壓為3.5V或更低時，為2.7V，因此PCA9546A電源電壓可以設置為3.3V。然后可以使用上拉電阻將總線電壓提高到適當?shù)乃剑ㄒ妶D14）。
更多信息可以在應用說明中找到AN262：PCA954X家族2C/SMBus多路復用器和開關。
