STM32之WiFi模塊的功能、選型及使用

功能介紹

簡單來說，WiFi模塊一般與STM32單片機通過串口連接。

WiFi模塊接收數據，通過串口輸出；

串口接收數據，通過WiFi模塊輸出數據。

三大模式

WiFi模塊有三大模式:AP、STA、STA+AP

• AP模式:提供無線接入服務，即模塊作為無線WiFi熱點，允許其它設備連接到本模塊，一般的無線路由/網橋工作在該模式。

• STA模式:類似于無線終端，不接受無線接入服務，模塊作為無線WiFiSTA，用于連接到無線網絡，實現串口與其他設備間的無線數據傳輸，一般無線網卡工作在該模式。

• STA+AP模式:既做無線AP，也做無線STA，其它設備可以連接到該模塊，該模塊也可以連接到其他無線網絡，實現串口與其他設備間的無線數據轉換互傳。

子模式

• AP、STA各有三個子模式:TCP服務器、TCP客戶端、UDP

• STA+AP有九個子模式:(TCP服務器、TCP客戶端、UDP)II(TCP服務器、TCP客戶端、UDP)

模塊選型

目前市場上主流的WiFi模塊有TI公司的cc3200、樂鑫的ESP8266、聯發科的mt7681

不同型號的模塊在價格、性能和開發難度上都有所不同，下面是對三種型號的WiFi模塊的總結

AT指令及使用

使用WiFi模塊一般分兩個步驟:

1.配置WiFi模塊

AT指令是應用于WiFi模塊與單片機之間的連接與通信的指令

萬能公式:AT+<COMMAND >=<VALUE >\r\n

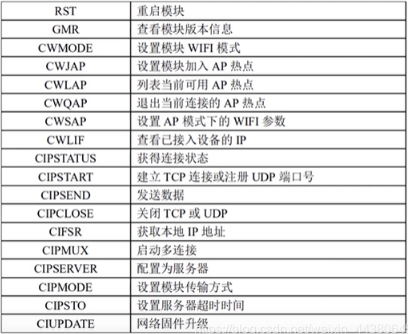

下表是常用的指令集

例如:發送AT+CWMODE=1設置WiFi模塊為STA模式

2.接收、發送數據

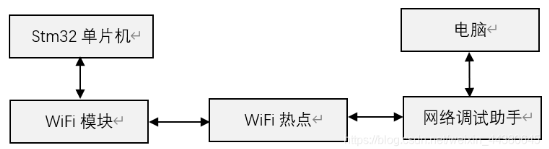

WiFi模塊與STM32連接，用于發送和接收數據，其模塊連接結構圖通常如下圖所示:

WiFi模塊連接目標熱點;

電腦通過網絡調試助手與WiFi模塊建立信息通訊;

當WiFi模塊接收到電腦發送的信息時，WiFi模塊通過串口與單片機進行通信，將接收到的數據存儲到單片機中;

再此過程中，WiFi模塊的主模式為STA，網絡調試助手為TCP。
