? 40 MHz HCS08 CPU（中央處理器單元）

? 20 MHz內部總線頻率

? 增加了BGND、CALL和RTC指令的HC08指令集

? 內存管理單元，支持分頁內存。

? 線性地址指針，允許直接訪問整個內存映射的頁數據

發展支助

? 后臺調試系統

? 斷點功能允許在電路內調試期間設置單個斷點（在片上調試模塊中再加兩個斷點）

? 片內電路仿真器(ICE)調試模塊，包含三個比較器和九種觸發模式。八個深度FIFO用于存儲流變化地址和僅事件數據。支持標記斷點和強制斷點。

MC9S08AC128CFUE內存選項

? 最高128K閃存讀取/編程/擦除在全工作電壓和溫度下

? 最大8K隨機存取存儲器(RAM)

? 防止未經授權訪問RAM和閃存內容的安全電路

MC9S08AC128CFUE時鐘源選項

? 時鐘源選項包括晶體、諧振器、外部時鐘或使用ICG模塊進行精密NVM微調的內部生成時鐘

MC9S08AC128CFUE系統保護

? 可選計算機正常工作(COP)復位，可選從獨立的內部時鐘源或總線時鐘運行

? CRC模塊支持對系統內存的快速循環冗余檢查

? 帶復位或中斷的低壓檢測

? 帶復位的非法操作碼檢測

? 主復位引腳和上電復位(POR)

MC9S08AC128CFUE節電模式

? 等待加兩站

MC9S08AC128CFUE外圍設備

? ?16通道，10位分辨率，2.5s轉換時間，自動比較功能，溫度傳感器，內部帶隙參考通道

? SCIx-兩個支持LIN 2.0協議和SAEJ2602協議的串行通信接口模塊；全雙工不歸零(NRZ)；主擴展斷口生成；從機擴展斷口檢測；活動邊緣喚醒

? SPIx-一個完整的和一個主機專用的串行外設接口模塊；全雙工或單線雙向；雙緩沖發射和接收；主從模式；MSB優先或LSB優先移位

? 集成電路間總線模塊；最大總線負載可達100kbps；多主操作；可編程從機地址；中斷

驅動的逐字節數據傳輸；支持廣播模式和10位尋址

? TPMx-一個2通道和兩個6通道16位定時器/脈寬

調制器(TPM)模塊：

可選擇的輸入捕獲、輸出比較和每個通道的邊緣對齊PWM能力。每個定時器模塊可配置為所有通道上的緩沖、居中PWM(CPWM)

? KBI-8針鍵盤中斷模塊

MC9S08AC128CFUE輸入/輸出

? 多達70個通用輸入/輸出引腳

? 輸入端口引腳上的軟件可選拉拔

? 當用作輸出端口時，端口上的軟件可選驅動強度和壓擺率控制包選項

? 80引腳低外形四通道扁平封裝(LQFP)

? 64引腳四通道扁平封裝(QFP)

? 48引腳四通道扁平無引線封裝(QFN)

? 44引腳低外形四通道扁平封裝(LQFP)

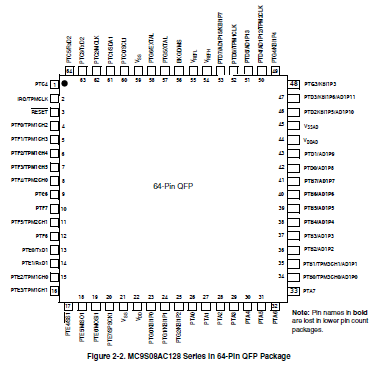

MC9S08AC128CFUE封裝圖:
