MC9S08AC60CFGE
MC9S08AC60CFGE/MC9S08AC60CFGER系列是低成本、高性能的HCS08系列8位微控制器(MCU)的成員。該系列中的所有MCU都使用增強型HCS08內核，具有多種模塊、內存大小、內存類型和封裝類型。
MC9S08AC60CFGE系列特點
?8- 位HCS08中央處理器單元(CPU)
?40 MHz HCS08 CPU（中央處理器單元）
?20 MHz內部總線頻率增加BGND指令的HC08指令集發展支助
?后臺調試系統
?斷點功能允許在電路內調試期間設置單個斷點（在片上調試模塊中再加兩個斷點）
?片內電路仿真器(ICE)調試模塊，包含兩個比較器和九種觸發模式。八個用于存儲的深度FIFO
更改流地址和事件專用數據。支持標記斷點和強制斷點。
MC9S08AC60CFGE支持多達32個中斷/復位源
?內存選項
?最大60 KB片上閃存，具有安全選項
?最大2 KB片上RAM
?時鐘源選項
時鐘源選項包括晶體、諧振器、外部時鐘或使用ICG模塊進行精密NVM微調的內部生成時鐘
系統保護
?可選看門狗計算機正常工作(COP)復位，可選從獨立的1kHz內部時鐘源或總線時鐘運行
帶復位或中斷的低壓檢測
帶復位的非法操作碼檢測
?循環冗余檢查(CRC)模塊，支持對內存進行快速循環冗余檢查。
?節電模式
?等待加兩站
?外圍設備
?ADC-最多16通道、10位模數轉換器，具有自動比較功能
?SCI-兩個串行通信接口模塊，可選13位中斷。支持林2.0協議和SAE J2602；主擴展斷口生成；從機擴展斷口檢測
?串行外設接口模塊
?IIC-集成電路間總線模塊，最大總線負載可達100 kbps；能夠在降低負載的情況下獲得更高的包率。10位地址擴展選項。
?定時器-多達兩個2通道和一個6通道16位定時器/脈寬調制器(TPM)模塊：每個通道可選擇輸入捕獲、輸出比較和沿對齊PWM功能。每個定時器模塊可配置為所有通道上的緩沖、居中PWM(CPWM)
?KBI-最多8針鍵盤中斷模塊
?CRC-使用16位移位寄存器的硬件CRC生成
MC9S08AC60CFGE輸入/輸出
多達54個通用輸入/輸出（I/O）引腳
當用作輸入時，端口上的軟件可選拉拔
當用作輸出時，端口上的軟件可選壓擺率控制
當作為輸出時，端口上的軟件可選驅動強度
主復位引腳和上電復位(POR)RESET、IRQ和BKGD/MS引腳上的內部上拉，以降低客戶系統成本包選項
64引腳四通道扁平封裝(QFP)
64引腳低外形四通道扁平封裝(LQFP)
48引腳四通道扁平封裝無引線封裝(QFN)
44引腳低外形四通道扁平封裝(LQFP)
32引腳低外形四通道扁平封裝(LQFP)

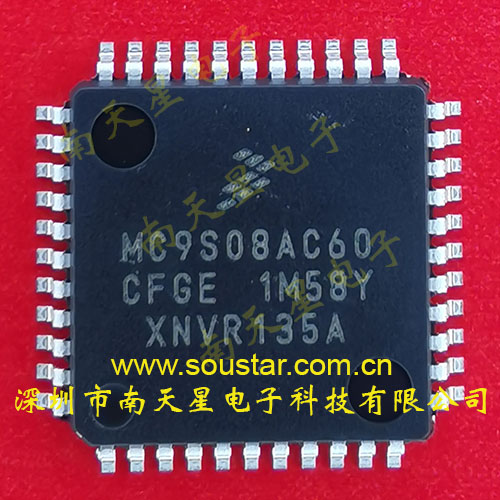

MC9S08AC60CFGE ,MC9S08AC60CFGER 封裝圖如下:
產品圖片
